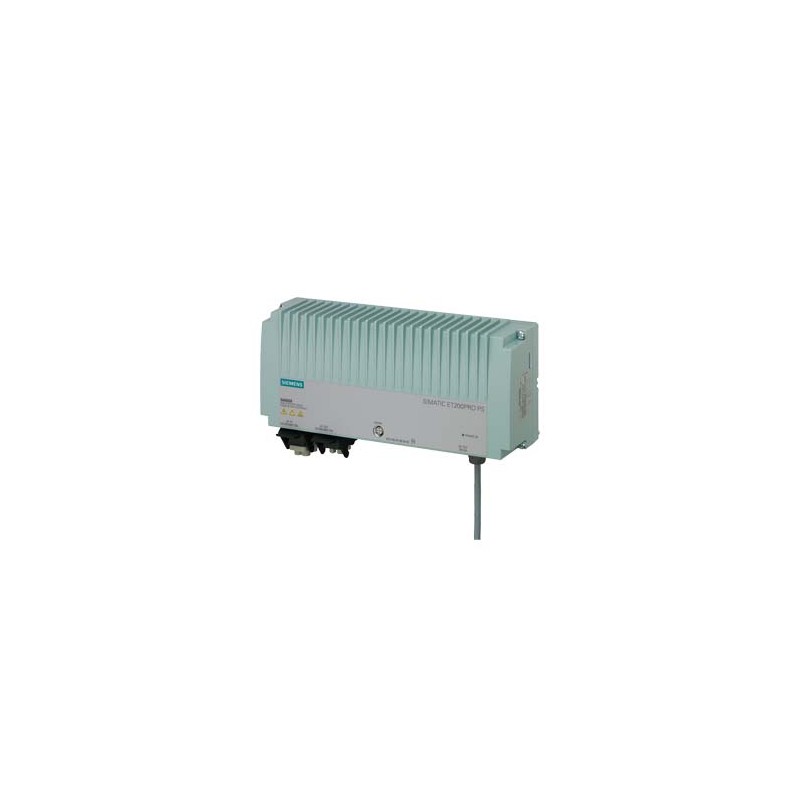

6ES7148-4PC00-0HA0 / YURTİÇİ SATIŞIMIZ YOKTUR. ÜRÜN STOKLARIMIZDA BULUNMAMAKTADIR.

Condition: New product

More info

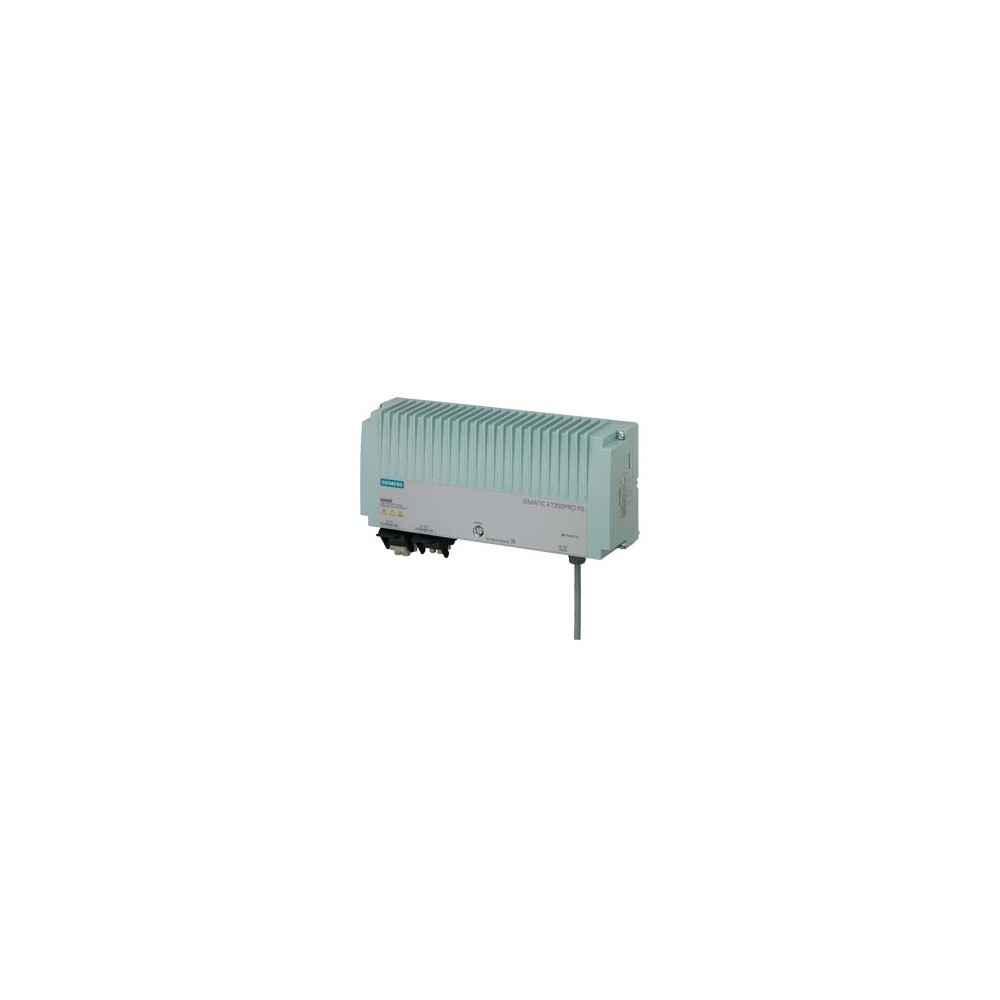

Siemens 6ES7148-4PC00-0HA0

SIMATIC ET200pro PS IP67 koruma sınıfına sahip regüle edilmiş güç kaynağı, giriş: 3 V AC 400-480 V, çıkış: 24 V/8 A DC

Teknik Ürün Detay Sayfası		https://i.siemens.com/1P6ES7148-4PC00-0HA0
giriş
güç kaynağı şebekesinin türü		3 fazlı AC
AC besleme gerilimi
● minimum nominal değer		400 V
● maksimum nominal değer		480 V
● başlangıç değeri		340 V
● tam ölçekli değer		550 V
AC besleme gerilimi		320 ... 340 V, en fazla 1 dakika süreyle.
geniş aralıklı giriş		Evet
aşırı gerilim aşırı yük kapasitesi		Varistörler kullanılarak dahili olarak uygulandı.
Elektrik kesintisi durumunda nominal çıkış akımı değeri için minimum tamponlama süresi		15 ms
şebeke tamponlamasının çalışma koşulu		Vin = 400 V'de
hat frekansı		50/60 Hz
hat frekansı		45 ... 66 Hz
giriş akımı
● 400 V nominal giriş voltajında		0,5 A
25 °C'de maksimum ani akım sınırlaması		40 A
I2t değeri maksimum		3,5 A²·s
sigorta koruma tipi		T 4 A
Besleme hattındaki sigorta koruma tipi		Gerekli: Devre kesici 3RV2011-1DA10 veya 3RV2711-1DD10 (UL 489)
çıktı
Çıkıştaki voltaj eğrisi		Kontrollü, izole edilmiş DC voltajı
DC nominal değerinde çıkış voltajı		24 V
çıkış voltajı
● Çıkış 1'de DC nominal değerinde		24 V

Çıkış voltajı ayarlanabilir		HAYIR; -
voltajın göreceli genel toleransı		%3
Çıkış voltajının göreceli kontrol hassasiyeti
● giriş voltajının yavaş dalgalanması üzerine		%0,5
● Ohm yükünün yavaş dalgalanması üzerine		%0,5
kalıntı dalgalanma
● maksimum		200 mV
voltaj tepe noktası
● maksimum		250 mV
normal çalışma için görüntüleme sürümü		24 V için Yeşil LED OK
Çıkıştaki sinyal türü		maks. 30 V, 10 mA; Güç Durumu İyi (21,3 ... 29 V aralığında Vout için Yüksek Seviye 1L+); Kapanmadan en az 30 saniye önce aşırı sıcaklık uyarısı (maksimum dahili sıcaklık aşıldığında yüksek seviye 1L+)
Açıldığında çıkış voltajının davranışı		Vout'un aşılması < %2
maksimum yanıt gecikmesi		1,5 s
Çıkış voltajının artış süresi
● tipik		40 ms
çıkış akımı
● değerlendirilmiş değer		8 A
● derecelendirilmiş aralık		0 ... 8 A

tipik olarak sağlanan aktif güç		192 W
kısa süreli aşırı yük akımı
● Başlangıç sırasında meydana gelebilecek tipik kısa devreler		50 A
● Çalışma sırasında kısa devre oluşması tipiktir		50 A
aşırı akım için aşırı yükleme kapasitesinin süresi
● Başlatma sırasında kısa devre oluşması durumunda		100 ms
● çalışma sırasında kısa devre durumunda		100 ms
ekipman köprüleme		HAYIR
yeterlik
verimlilik yüzdesi		%88
güç kaybı [W]
● nominal çıkış akımı değeri için nominal çıkış voltajında tipik		25 W
kapalı döngü kontrolü
Giriş voltajındaki hızlı dalgalanmalara rağmen çıkış voltajının göreceli kontrol hassasiyeti tipik olarak +/- %15'tir.		%0,5
Dirençli yükün çıkış voltajı yük adımının bağıl kontrol hassasiyeti tipik olarak %50/100/50'dir.		%1
zaman ayarı
● maksimum		2 ms
koruma ve izleme
aşırı gerilim korumasının tasarımı		< 33 V
Çıkışın kısa devreye karşı koruma özelliği		Evet
kısa devre korumasının tasarımı		Elektronik kapatma, otomatik yeniden başlatma
● tipik		9.4 A
kalıcı kısa devre akımı RMS değeri
● maksimum		10 A
emniyet
giriş ve çıkış arasında galvanik izolasyon		Evet
galvanik izolasyon		EN 60950-1 ve EN 50178 standartlarına göre koruyucu ekstra düşük çıkış voltajı Vout.
işletme kaynak koruma sınıfı		Sınıf I
kaçak akım
● maksimum		3,5 mA
● tipik		0,4 mA
koruma sınıfı IP		IP67
