6ES7231-4HD32-0XB0 / YURTİÇİ SATIŞIMIZ YOKTUR. ÜRÜN STOKLARIMIZDA BULUNMAMAKTADIR.

Condition: New product

More info

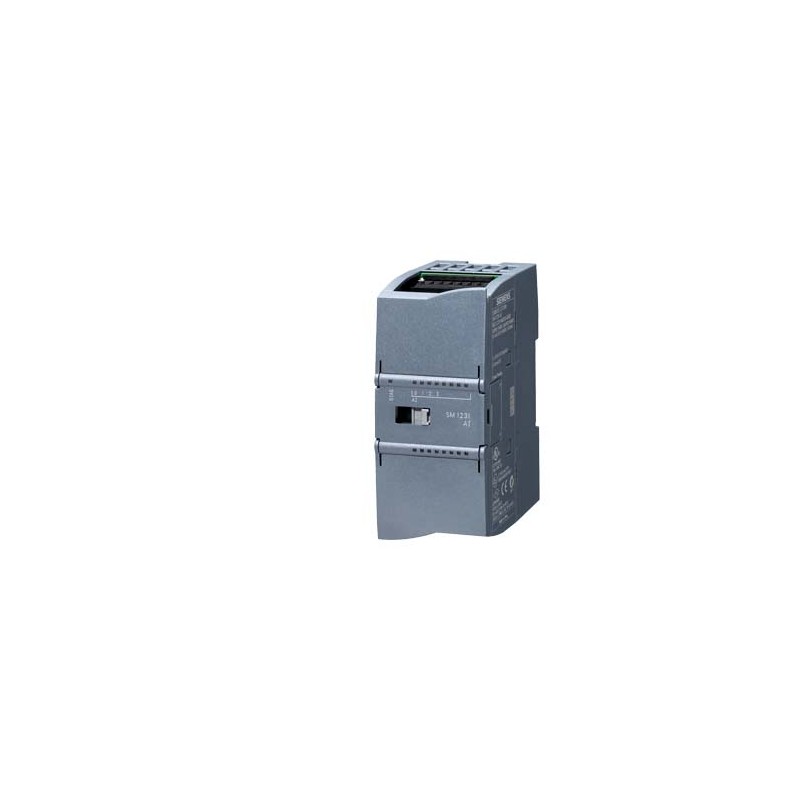

Siemens 6ES7231-4HD32-0XB0

SIMATIC S7-1200, Analog giriş, SM 1231, 4 A/I, +/-10 V, +/-5 V, +/-2,5 V veya 0-20 mA/4-20 mA, 12 bit + işaret (13 bit ADC)

Genel bilgi
Ürün tipi belirlemesi		SM 1231, AI 4x13 bit
Besleme gerilimi
Nominal değer (DC)		24 V
Giriş akımı
Tipik akım tüketimi.		45 mA
Arka panel veri yolundan 5 V DC, tipik.		80 mA
Güç kaybı
Tipik güç kaybı.		1,5 W
Analog girişler
Analog giriş sayısı		4; Akım veya gerilim farkı girişleri
Gerilim girişi için izin verilen giriş gerilimi (yıkım sınırı), maks.		35 V
Akım girişi için izin verilen giriş akımı (yıkım limiti), maks.		40 mA
Döngü süresi (tüm kanallar) maks.		625 µs
Giriş aralıkları
● Gerilim		Evet; ±10V, ±5V, ±2,5V
● Mevcut		Evet; 4 ila 20 mA, 0 ila 20 mA
● Termokupl		HAYIR
● Direnç termometresi		HAYIR
● Direnç		HAYIR
Giriş aralıkları (nominal değerler), voltajlar
● -10 V ila +10 V		Evet
— Giriş direnci (-10 V ila +10 V)		≥9 MOhm
● -2,5 V ila +2,5 V		Evet
— Giriş direnci (-2,5 V ila +2,5 V)		≥9 MOhm
● -5 V ila +5 V		Evet
— Giriş direnci (-5 V ila +5 V)		≥9 MOhm
Giriş aralıkları (nominal değerler), akımlar
● 0 ila 20 mA		Evet
— Giriş direnci (0 ila 20 mA)		280 Ω
● 4 mA ila 20 mA		Evet
— Giriş direnci (4 mA ila 20 mA)		280 Ω
Girişler için analog değer üretimi
Kanal başına entegrasyon ve dönüştürme süresi/çözünürlüğü
● Aşırı aralıklı çözünürlük (işaret dahil bit), maks.		12 bit; + işareti
● Entegrasyon süresi, parametrelendirilebilir		Evet
● Girişim frekansı f1 (Hz) için girişim gerilimi bastırma		50/60 Hz parazit frekansı için 40 dB, DC - 60 V.
Ölçülen değerlerin düzeltilmesi
● parametrelendirilebilir		Evet
● Adım: Yok		Evet
● Basamak: düşük		Evet
● Adım: Orta		Evet
● Basamak: Yüksek		Evet
Hatalar/doğruluklar
Sıcaklık hatası (giriş aralığına göre), (+/-)		Toplam ölçüm aralığı 25 °C ±0,1% ile 55 °C ±0,2% arasındadır.
Temel hata limiti (25 °C'deki çalışma limiti)
● Giriş aralığına göre gerilim (+/-)		0,1 %
● Akım, giriş aralığına göre, (+/-)		0,1 %
f = nx (f1 +/- 1 %) için girişim gerilimi bastırma, f1 = girişim frekansı
● Ortak mod gerilimi, maksimum.		12 V
Kesintiler/tanılama/durum bilgileri
Alarmlar		Evet
Teşhis fonksiyonu		Evet
Alarmlar
● Tanısal alarm		Evet
Teşhisler
● Besleme geriliminin izlenmesi		Evet
● Kablo kopması		Evet
Teşhis göstergesi LED'i
● Girişlerin durumu için		Evet
● bakım için		Evet
Koruma derecesi ve sınıfı
IP koruma derecesi		IP20
