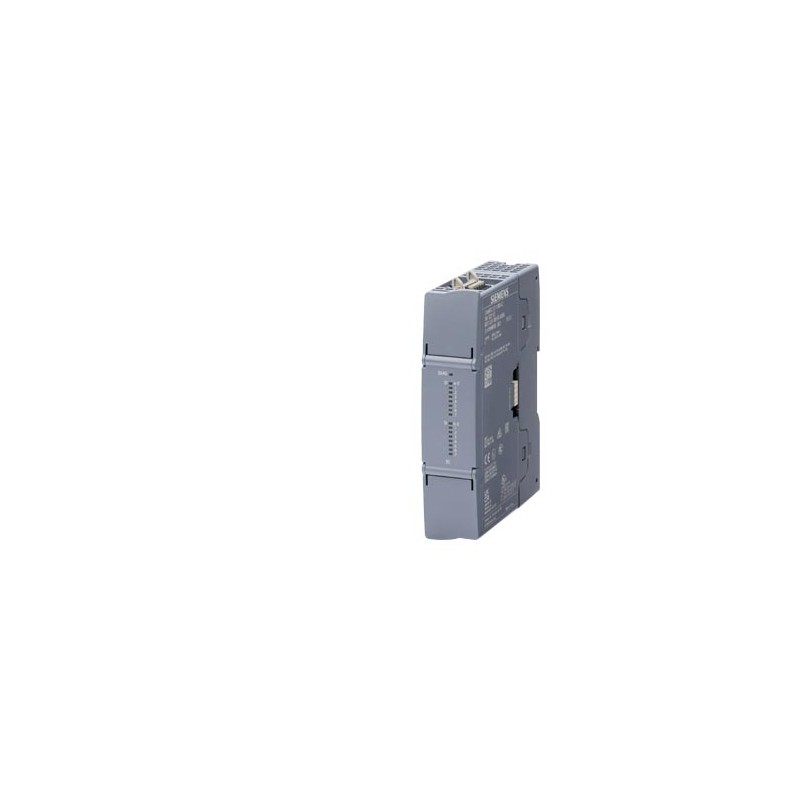

6ES7231-4HF50-0XB0 / YURTİÇİ SATIŞIMIZ YOKTUR. ÜRÜN STOKLARIMIZDA BULUNMAMAKTADIR.

Condition: New product

More info

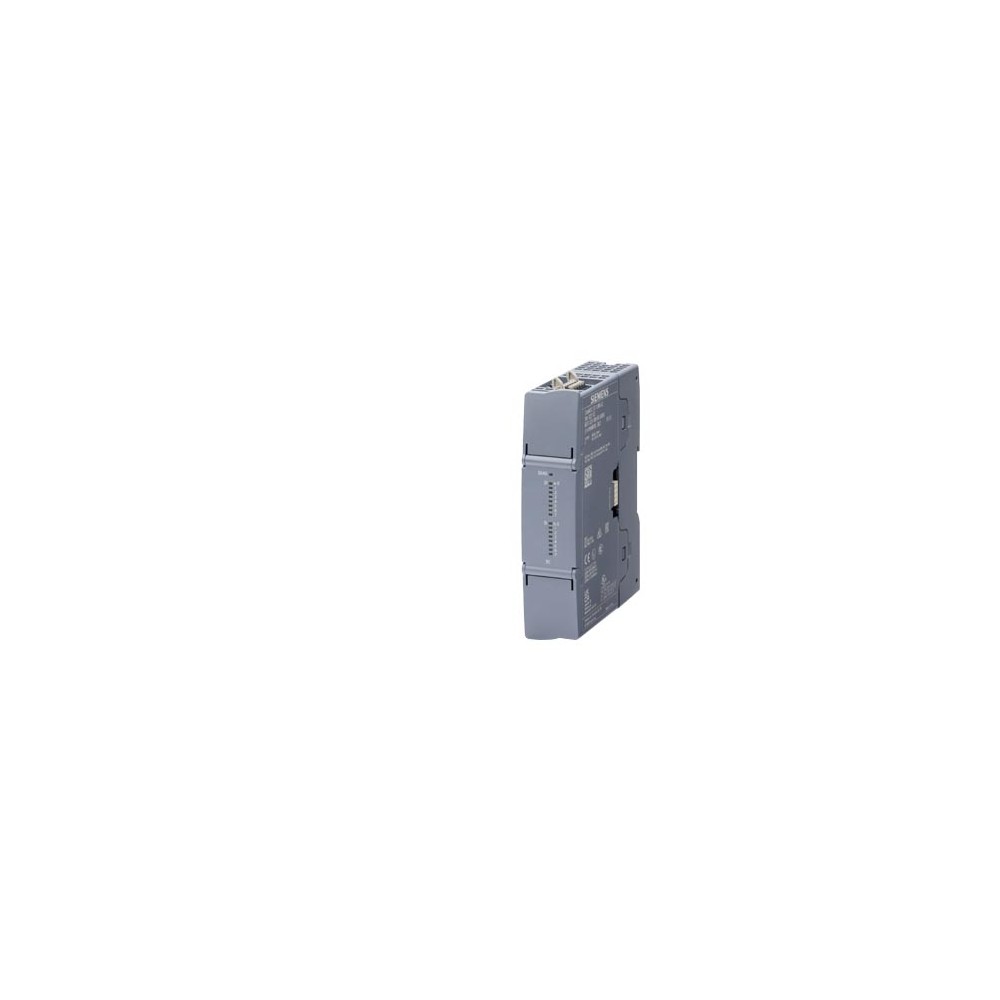

Siemens 6ES7231-4HF50-0XB0

SIMATIC S7-1200 G2: SM 1231 analog giriş, 8 AI; girişler: 8x AI 14 bit ADC (+/-10 V, +/-5 V, +/-2,5 V veya 0-20 mA/4-20 mA)

Genel bilgi
Ürün tipi tanımı		SM 1231, AI 8x 14 bit
Besleme gerilimi
Anma değeri (DC)		24 V
izin verilen aralık, alt sınır (DC)		20,4 V
izin verilen aralık, üst sınır (DC)		28,8 V
Giriş akımı
Tipik akım tüketimi.		45 mA
arka panel veri yolundan 5 V DC, tip.		75 mA
Güç kaybı
Güç kaybı, tip.		2,5 W
Analog girişler
Analog giriş sayısı		8; Akım veya gerilim farkı girişleri
Gerilim girişi için izin verilen giriş gerilimi (yıkım sınırı), maks.		35 V
Akım girişi için izin verilen giriş akımı (yıkım limiti), maks.		40 mA
Döngü süresi (tüm kanallar) maks.		1,25 ms; 400 Hz'de reddetme
Giriş aralıkları
● Gerilim		Evet; ±10V, ±5V, ±2,5V
● Mevcut		Evet; 4 ila 20 mA, 0 ila 20 mA
● Termokupl		HAYIR
● Direnç termometresi		HAYIR
● Direnç		HAYIR
Giriş aralıkları (nominal değerler), voltajlar
● -10 V ila +10 V		Evet
— Giriş direnci (-10 V ila +10 V)		≥1 MOhm
● -2,5 V ila +2,5 V		Evet
— Giriş direnci (-2,5 V ila +2,5 V)		≥1 MOhm
● -5 V ila +5 V		Evet
— Giriş direnci (-5 V ila +5 V)		≥1 MOhm
Giriş aralıkları (nominal değerler), akımlar
● 0 ila 20 mA		Evet
— Giriş direnci (0 ila 20 mA)		< 290 Ω, > 270 Ω
● 4 mA ila 20 mA		Evet
— Giriş direnci (4 mA ila 20 mA)		< 290 Ω, > 270 Ω
Kablo uzunluğu
● korumalı, maksimum.		100 m; korumalı, bükümlü çift
Girişler için analog değer üretimi
Ölçüm prensibi		ardışık yaklaşım
Kanal başına entegrasyon ve dönüşüm süresi/çözünürlüğü
● Aşırı aralıklı çözünürlük (işaret dahil bit), maks.		13 bit; + işareti
● Entegrasyon süresi, parametrelendirilebilir		Evet
● Girişim frekansı f1 (Hz) için girişim gerilimi bastırma		40 dB, DC - 60 Hz
Ölçülen değerlerin düzeltilmesi
● parametrelendirilebilir		Evet
● Adım: Yok		Evet
● Basamak: düşük		Evet
● Adım: Orta		Evet
● Basamak: Yüksek		Evet
Hatalar/doğruluklar
Sıcaklık hatası (giriş aralığına göre), (+/-)		Tam ölçekli sapmanın 25 °C ±0,1 %'si / -20 °C ila 60 °C ±0,2 %'si
Temel hata limiti (25 °C'deki çalışma limiti)
● Giriş aralığına göre gerilim (+/-)		%0,1
● Akım, giriş aralığına göre, (+/-)		%0,1
f = nx (f1 +/- 1 %) için girişim gerilimi bastırma, f1 = girişim frekansı
● Ortak mod gerilimi, maks.		12 V
Kesintiler/tanılama/durum bilgileri
Teşhis fonksiyonu		Evet
Alarmlar
● Tanı alarmı		Evet
Tanılar
● Besleme voltajının izlenmesi		Evet
● Kablo kopması		Evet
Tanılama gösterge LED'i
● DIAG LED		Evet
● girdilerin durumu için		Evet
Koruma derecesi ve sınıfı
IP koruma derecesi		IP20
