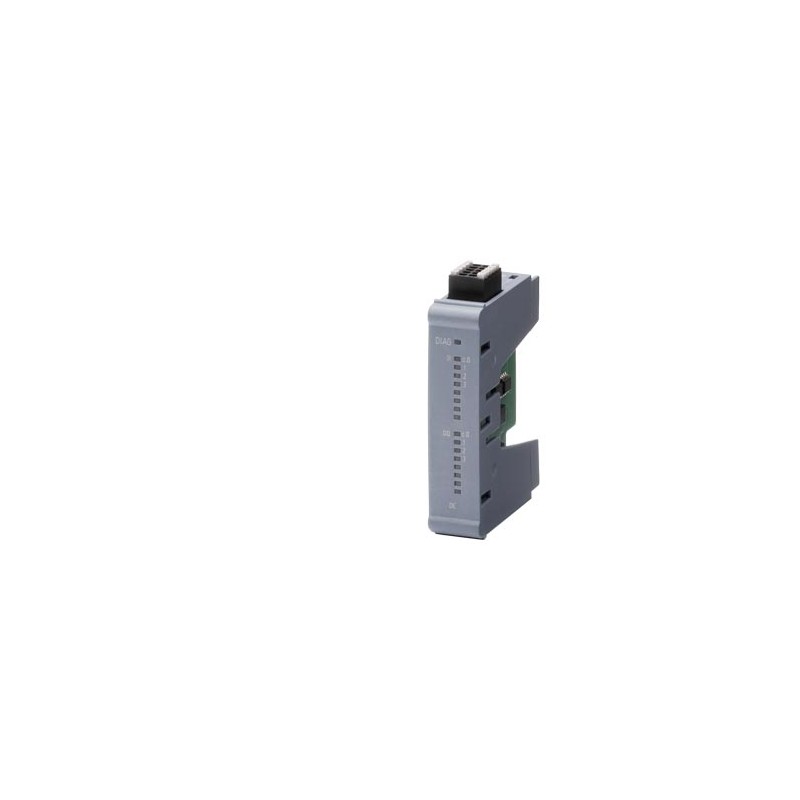

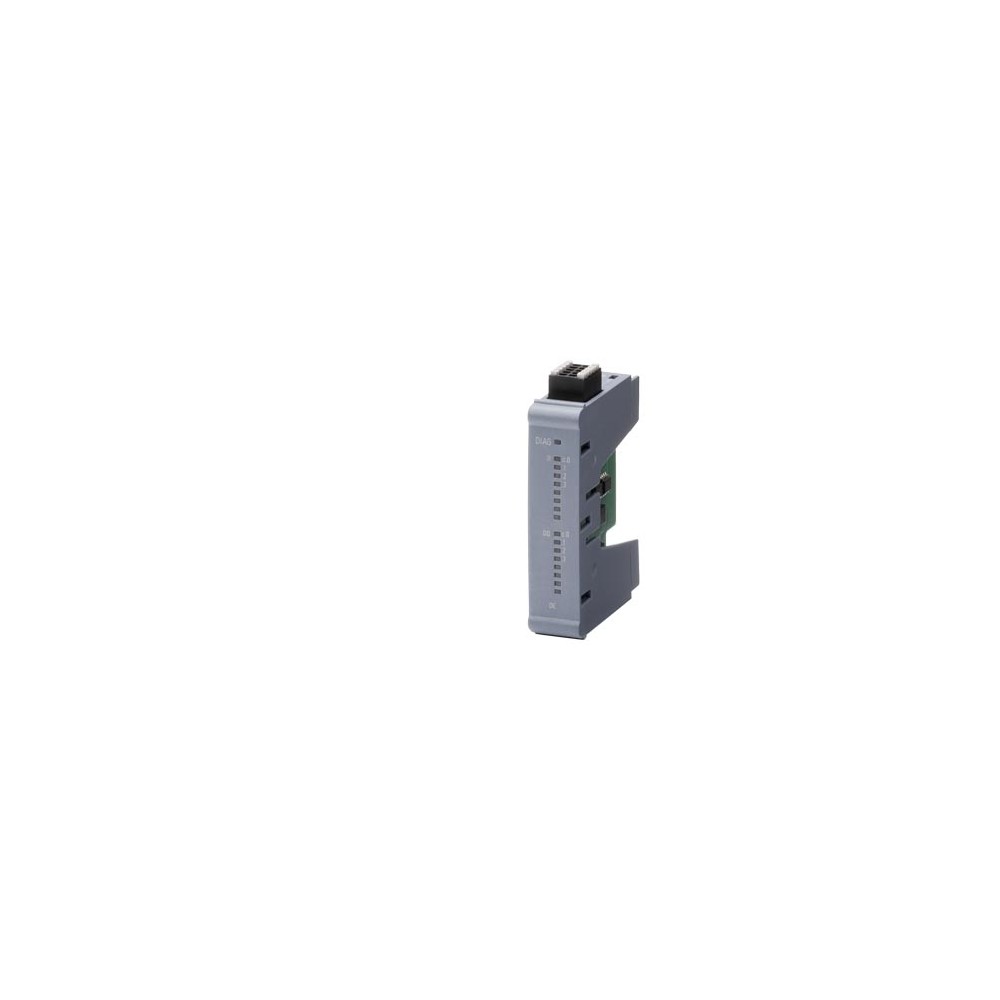

Siemens 6ES7223-7BF50-0XB0

SIMATIC S7-1200 G2: SB 1223 dijital giriş/çıkış, 4 DI/4 DO 100 kHz; girişler: 4 x DI 24 V DC sink/source, 100 kHz; çıkışlar: 4 x DQ 24 V DC 0.1 A sinking/sourceing transistör, 100 kHz

Genel bilgi
Ürün tipi tanımı		SB 1223, DI 4x 24 V DC/DQ 4x 24 V DC 100 kHz
Mühendislik ile
● ADIM 7 TIA Portalı, sürümden itibaren yapılandırılabilir/entegre edilebilir.		V20 veya üzeri
Besleme gerilimi
Anma değeri (DC)		24 V
izin verilen aralık, alt sınır (DC)		20,4 V
izin verilen aralık, üst sınır (DC)		28,8 V
Giriş akımı
arka panel veri yolundan 5 V DC, tip.		48 mA
Dijital girişler
● Yük gerilimi L+'dan (yüksüz), maks.		6 mA; kanal başına
Dijital çıkışlar
● Yük gerilimi L+'dan, maks.		15 mA
Güç kaybı
Güç kaybı, tip.		1,7 W
Dijital girişler
Dijital giriş sayısı		4; kaynak / çıkış
● gruplar halinde		4
IEC 61131, tip 1 standardına uygun giriş karakteristik eğrisi.		Evet
Eşzamanlı olarak kontrol edilebilen giriş sayısı
tüm montaj pozisyonları
— en fazla 40 °C.		4
Giriş voltajı
● Nominal değer (DC)		24 V
● "0" sinyali için		5 V DC veya 0,5 mA
● "1" sinyali için		2,5 mA'de 15 V DC
Giriş akımı
● "0" sinyali için, maksimum (izin verilen bekleme akımı)		0,5 mA
● "1" sinyali için, minimum.		3,3 mA
● "1" sinyali için, tip.		6 mA
Giriş gecikmesi (giriş voltajının nominal değeri için)
standart girdiler için
— parametrelendirilebilir		Evet; 0.1 / 0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 10.0 / 12.8 / 20.0 μs; 0.05 / 0.1 / 0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 10.0 / 12.8 / 20.0 ms
kesme girişleri için
— parametrelendirilebilir		Evet
teknolojik işlevler için
— parametrelendirilebilir		Evet
Kablo uzunluğu
● korumalı, maksimum.		500 m; 500 m korumalı, HSC girişleri için 50 m korumalı
● korumasız, maksimum.		300 m
Dijital çıkışlar
Dijital çıkış sayısı		4
● gruplar halinde		4
Kısa devre koruması		Evet
Çıkışların anahtarlama kapasitesi
● Dirençli yük ile, maksimum.		0.1 A
Çıkış voltajı
● Nominal değer (DC)		24 V
● "0" sinyali için, maksimum.		1 V
● "1" sinyali için, minimum.		L+ (-1,5 V)
Çıkış akımı
● "1" sinyali için nominal değer		0.1 A
Dirençli yük ile çıkış gecikmesi
● "0" ile "1" arası, maksimum.		1,8 µs
● "1" ile "0" arası, maksimum.		1,8 µs
Çıkışların toplam akımı (grup başına)
yatay kurulum
— en fazla 50 °C.		0,2 A
Kablo uzunluğu
● korumalı, maksimum.		500 m; 500 m korumalı, PTO çıkışları için 50 m korumalı.
● korumasız, maksimum.		150 metre
Kesintiler/tanılama/durum bilgileri
Teşhis fonksiyonu		Evet
Alarmlar
● Tanı alarmı		Evet
Tanılar
● Besleme voltajının izlenmesi		Evet
Tanılama gösterge LED'i
● DIAG LED		Evet
● girdilerin durumu için		Evet
● çıktıların durumu için		Evet
Potansiyel ayrışma
Potansiyel ayrımı dijital girişleri
● kanallar arasında		HAYIR
● kanallar arasında, gruplar halinde		4
● Potansiyel grup sayısı		1
● kanallar ve arka panel veri yolu arasında		Evet; 707 V DC (tip testi)
Potansiyel ayrımı dijital çıkışları
● kanallar arasında		HAYIR
● kanallar arasında, gruplar halinde		4
● Potansiyel grup sayısı		1
● kanallar ve arka panel veri yolu arasında		Evet; 707 V DC (tip testi)
Koruma derecesi ve sınıfı
IP koruma derecesi		IP20
