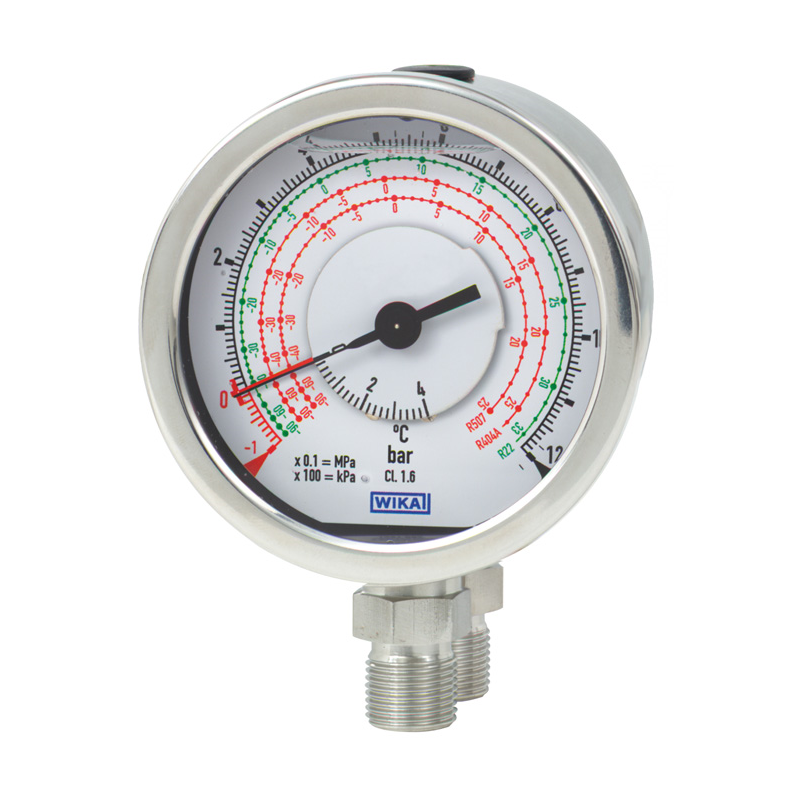

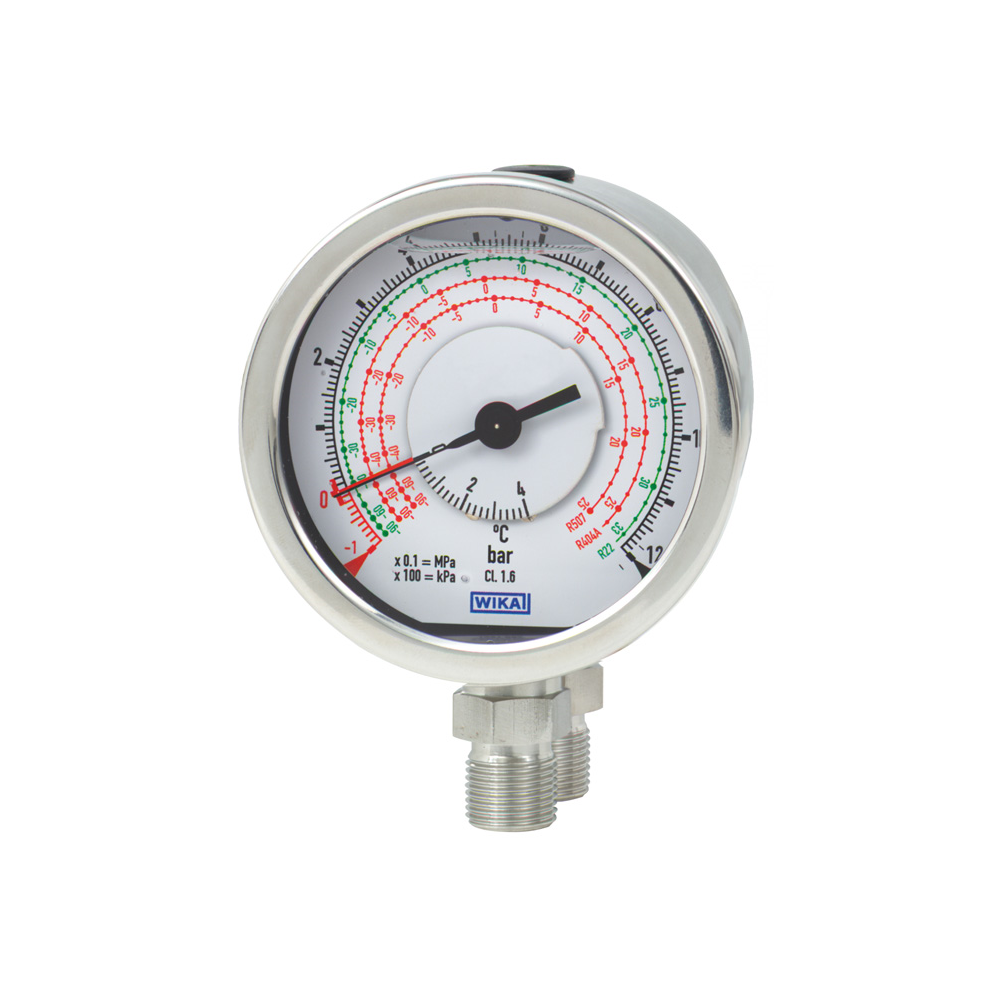

Modeller 732.18, 733.18 Bourdon tüp fark basınç ölçerler - Manometreler
New product
Uygulamalar
- Soğutma tesislerinde veya kompresörlerde fark basıncının veya uygulanan iki farklı basıncın ölçümü
- Buhar basıncının ve meydana gelen buhar sıcaklığının eş zamanlı olarak ölçümü
- Yüksek akışkan veya kristalize olmayan gazlı ve sıvı agresif maddeler için, ayrıca agresif ortamlar için
Diğer Özellikleri
- Hareketli kadranlı fark basınç
- Opsiyonlu olarak ikili ölçekli tasarım
- Yüksek dinamik basınç darbeli veya titreşimli uygulamalarda damping için sıvı doldurulmuş kutu ve yoğunlaşan suyu engellemek için Model 733.18
- Bütün genel soğutucular için ikili, üçlü veya dörtlü ölçekler olarak birleştirilmiş basınç ve sıcaklık aralıkları
Tanımı
Tasarım
İki bağımsız ölçüm sistemi, hat üzerinde paralel girişler
Mm olarak nominal büyüklük
80, 100
Doğruluk sınıfı
1.6
Ölçek aralıkları
0 ... 2.5’dan 0 ... 60 bar’a -1 ... 0 ... +25 bar
-1 ... 0 ... +12 bar -1 ... 0 ... +30 bar
-1 ... 0 ... +15 bar -1 ... 0 ... +35 bar
-1 ... 0 ... +16 bar -1 ... 0 ... +40 bar
İstek üzerine diğer ölçek aralıkları
Kaliteli bir okunabilirlik sağlamak için gösterilecek basınç farkı tam skala aralığının 1/6’sından daha az olmamalıdır.
Sipariş verirken lütfen her iki basıncı da belirtiniz:
a) Uygulanan maksimum toplam basınç,
b) Fark basıncı
Basınç limiti
Sabit: tam skala değeri
Dalgalanma: 0.9 x tam skala değeri
Kısa zaman: 1.3 x tam skala değeri
İzin verilen sıcaklık
Ortam: -0 … +60 °C
Ortalama: +100 °C maksimum
Sıcaklık etkisi
Ölçme sisteminin sıcaklığı referans sıcaklıktan (+20 °C) saptığı zaman: tam skala değerinin maksimum ±0.4 %/10 K.
