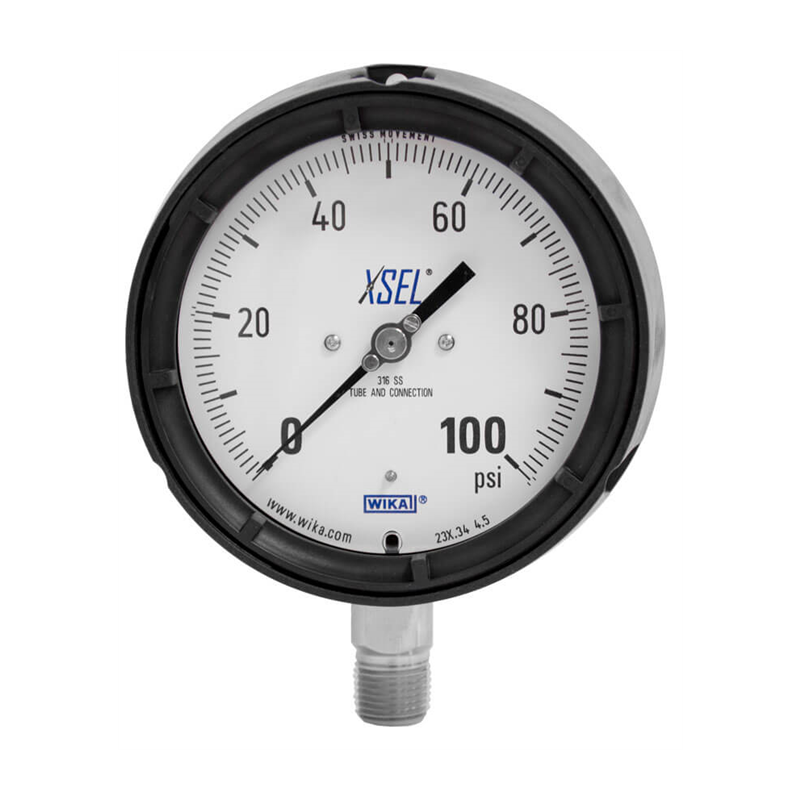

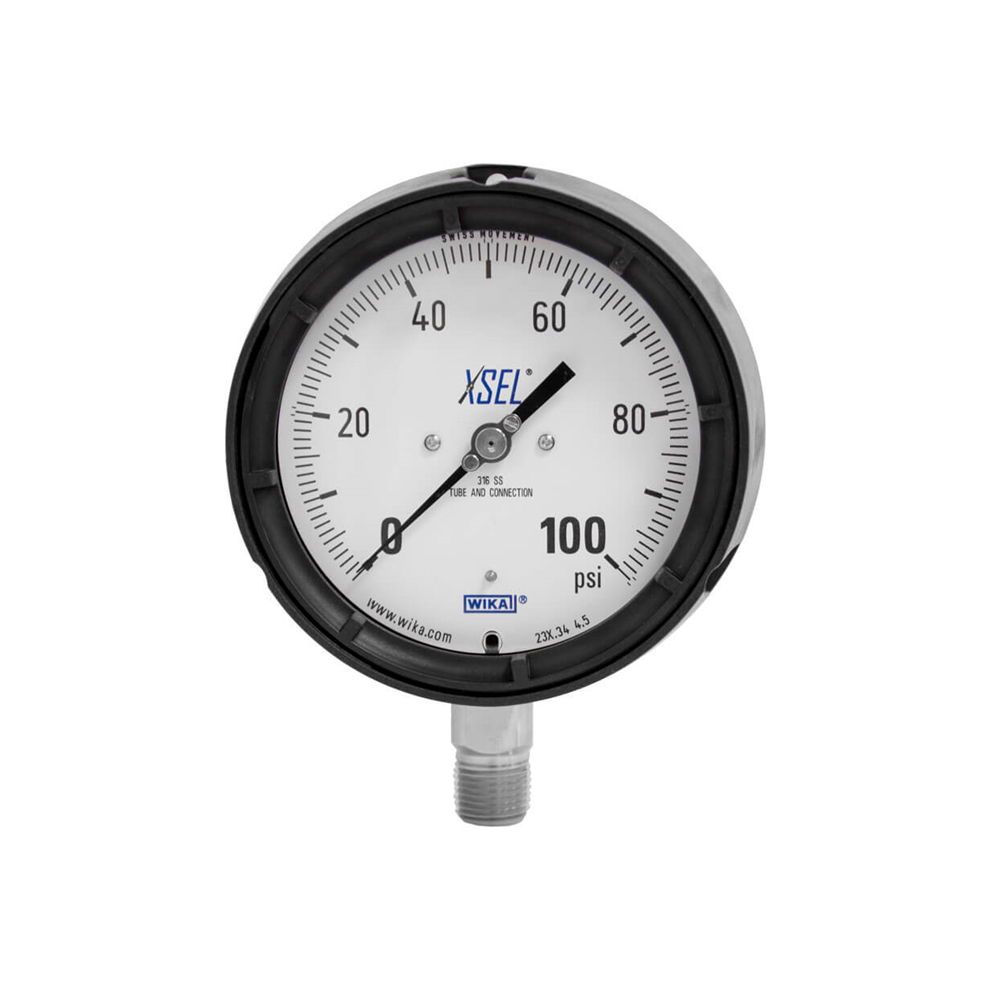

Modeller 232.34, 233.34 Sıvı Dolumlu / Dolumsuz Bourdon Tüp Basınç Ölçerler
New

Modeller 232.34, 233.34 Sıvı Dolumlu / Dolumsuz Bourdon Tüp Basınç Ölçerler

New product

Uygulamalar

  • Arttırılmış güvenlik gereksinimleri
  • Yüksek dinamik basınç darbeli veya titreşimli uygulamalar için sıvı doldurulmuş kutu
  • Aşındırıcı ortamlar ve basınç sistemini tıkamayacak gazlı ve sıvı ortamlar için uygundur.
  • Proses endüstrisi: Kimya/petrokimya, enerji tesislerinde, madencilikte, kıyıda ve kıyıdan uzakta, çevresel teknolojilerde, mekanik mühendislikte ve tesis inşasında.

Diğer Özellikleri

  • ASME B 40.1 çalışma güvenliği gereksinimlerine uygun olarak tasarlanmış katı perde duvarlı emniyetli basınç ölçer
  • Mükemmel yük döngüsü kararlılığı ve şok direnci
  • Tamamen paslanmaz çelik yapı
  • 0 ... 1000 bar’a kadar ölçek aralıkları

Tanımı

Tasarım
US (ABD) Standart ASME B 40.1 uygunluğunda

Nominal büyüklük
4 ½"

Doğruluk sınıfı
ASME B 40.1’e göre Seviye 2A (% 0.5 gösterge doğruluğuna karşılık gelir)

Scale ranges
0 ... 0.6 bar’dan 0 ... 1000 bar’a kadar (0 ... 10 psi’den 0 ... 15000 psi’ye kadar) veya diğer bütün eşdeğer vakum veya birleştirilmiş basınç ve vakum aralıkları

Basınç limiti
Sabit: Tam skala değeri
Dalgalanma: 0.9 x tam skala değeri
Kısa zaman: 1.3 x tam skala değeri

Çalışma sıcaklığı
Ortam: -40 ... +65 °C sıvı dolum olmadan
-20 ... +65 °C gliserin dolumlu ölçerler
Ortalama: +100 °C maksimum 1)

Sıcaklık etkisi
Ölçme sisteminin sıcaklığı referans sıcaklıktan (+20 °C) saptığı zaman: tam skala değerinin maksimum ±0.4 %/10 K.

Katı cisimlere karşı koruma
EN 60 529 / lEC 529’a göre IP 54
(IP 55 sıvı dolumlu)

1) Maksimum 100 °C devamlı madde sıcaklığı tavsiye edilir. Gerçi aşağıda gördüğünüz tabloya göre kısa dönemli maruz kalmalar için daha yüksek sıcaklıklar güvenli şekilde devam ettirilebilir. Kullanıcı basınç ölçeri 100 °C’nin üzerinde bir araç veya ortam sıcaklığına maruz bıraktığında sıcaklık hatasını ve ölçerin bileşen bozulmalarını hesaba katmalıdır. 100 °C’nin üzerinde bir araç ya da ortam sıcaklığında devamlı kullanım için bir diyafram seal veya başka bir ısı yayan aracın kullanılması tavsiye edilir. Teknik araştırma ve uygulama yardımı için lütfen WIKA’ya danışınız.

Kısa süreli, aralıklı maksimum araç sıcaklığı limitleri
(Opsiyonel alet camı penceresi gereklidir.)

260 °C – Sıvı dolumu olmadan

130 °C – Gliserin dolumlu ölçerler
