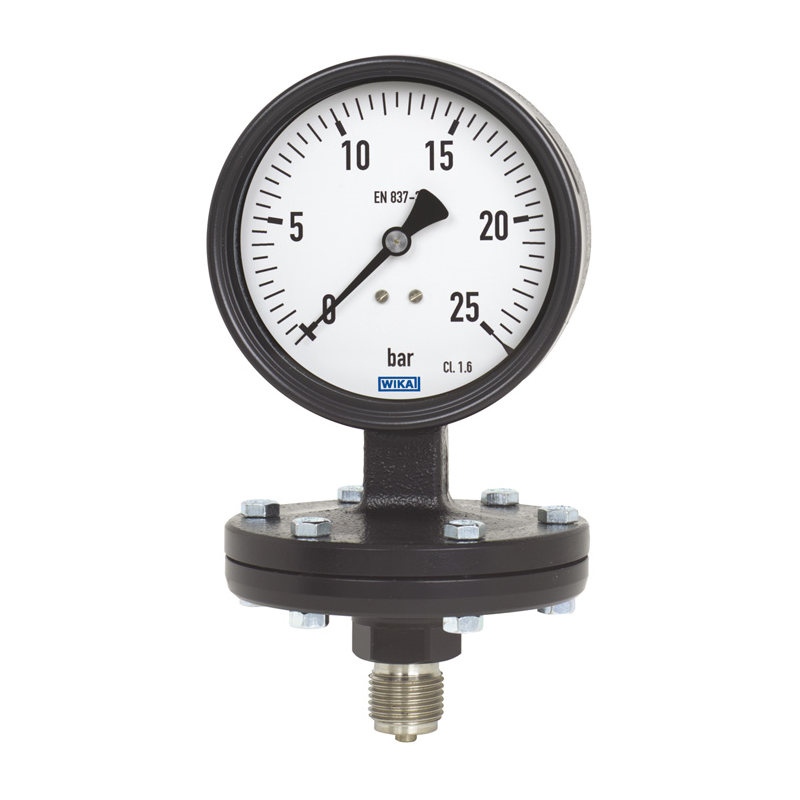

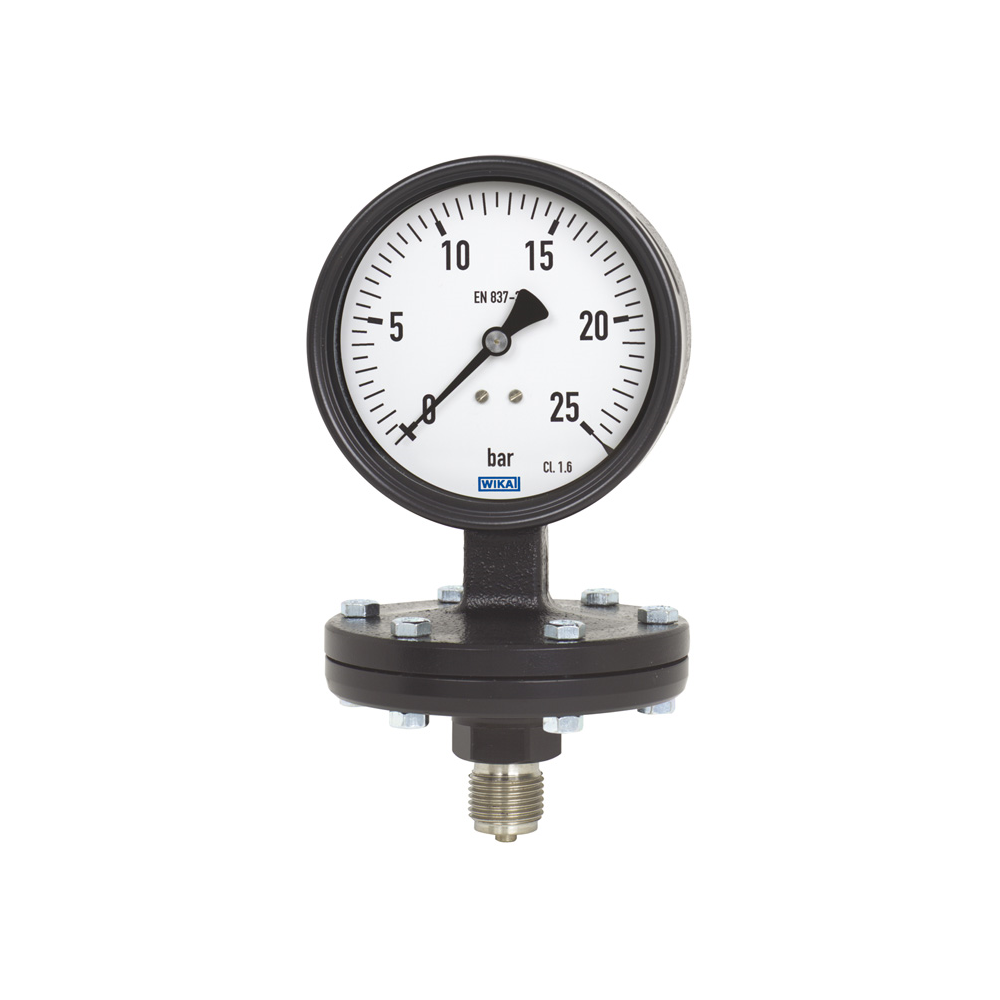

Modeller 422.12, 423.12 Diyafram basınç ölçer - Manometre -

Condition: New product

More info

Uygulamalar

Arttırılmış aşırı basınçlı ölçüm noktaları için
Yüksek dinamik basınç darbelerine veya titreşimlerine sahip uygulamalar için sıvı doldurulmuş kutu (Model 423.12)
Gazlı ve sıvı maddeler için, ayrıca açık bağlantı flanşı seçeneği ile partikül içeren ve akışkan maddeler için
Madencilik, çevresel teknolojiler, makine yapımı ve tesis inşası için

Diğer Özellikleri

Siviç kontaklar ile uyumlu
Proses bağlantı vidası veya açık flanş
0 … 16 mbar’dan ölçek aralıkları

Tanımı

Tasarım
EN 837-3

Mm olarak nominal büyüklük
100, 160

Doğruluk sınıfı
1.6

Ölçek aralıkları
0 ... 16 mbar’dan 0 ... 250 mbar’a (flanş Ø 160 mm) kadar
0 ... 400 mbar’dan 0 ... 40 bar’a (flanş Ø 100 mm) kadar veya diğer bütün eşdeğer vakum veya birleştirilmiş basınç ve vakum aralıkları

Basınç limiti
Sabit: Tam skala değeri
Dalgalanma: 0.9 x tam skala değeri

Aşırı basınç emniyeti
3 x tam skala değeri, fakat maksimum 40 bar

İzin verilen sıcaklık
Ortam: -20 ... +60 °C
Ortalama: +100 °C maksimum

Sıcaklık etkisi
Ölçme sisteminin sıcaklığı referans sıcaklıktan (+20 °C) saptığı zaman: tam skala değerinin maks. ±0.8 %/10 K.

Katı cisimlere karşı koruma
EN 60529 / lEC 529’göre IP 54
(sıvı dolumlu Model 423.12 ile IP 65)
