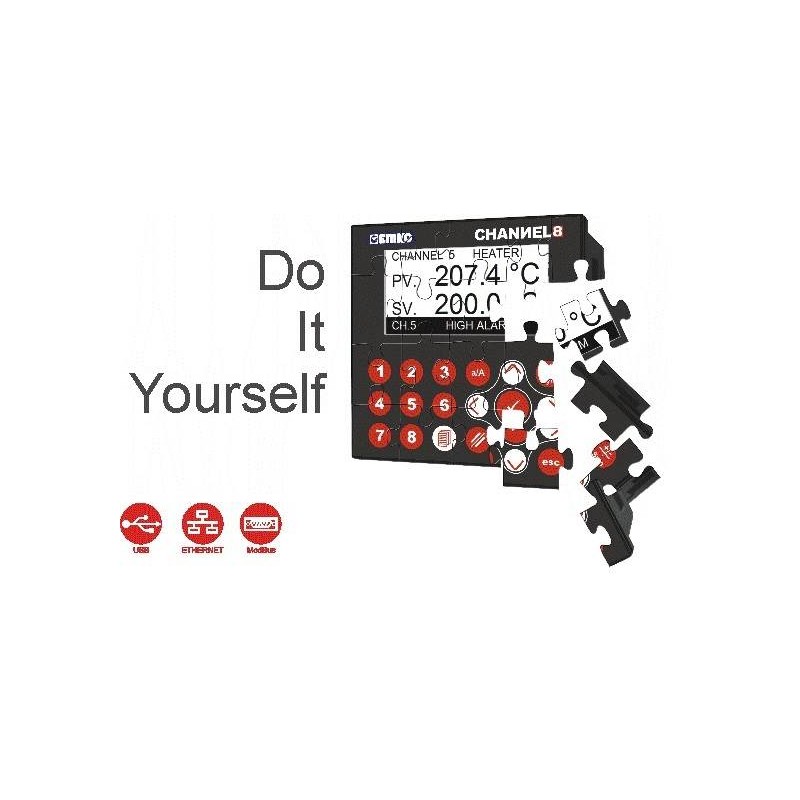

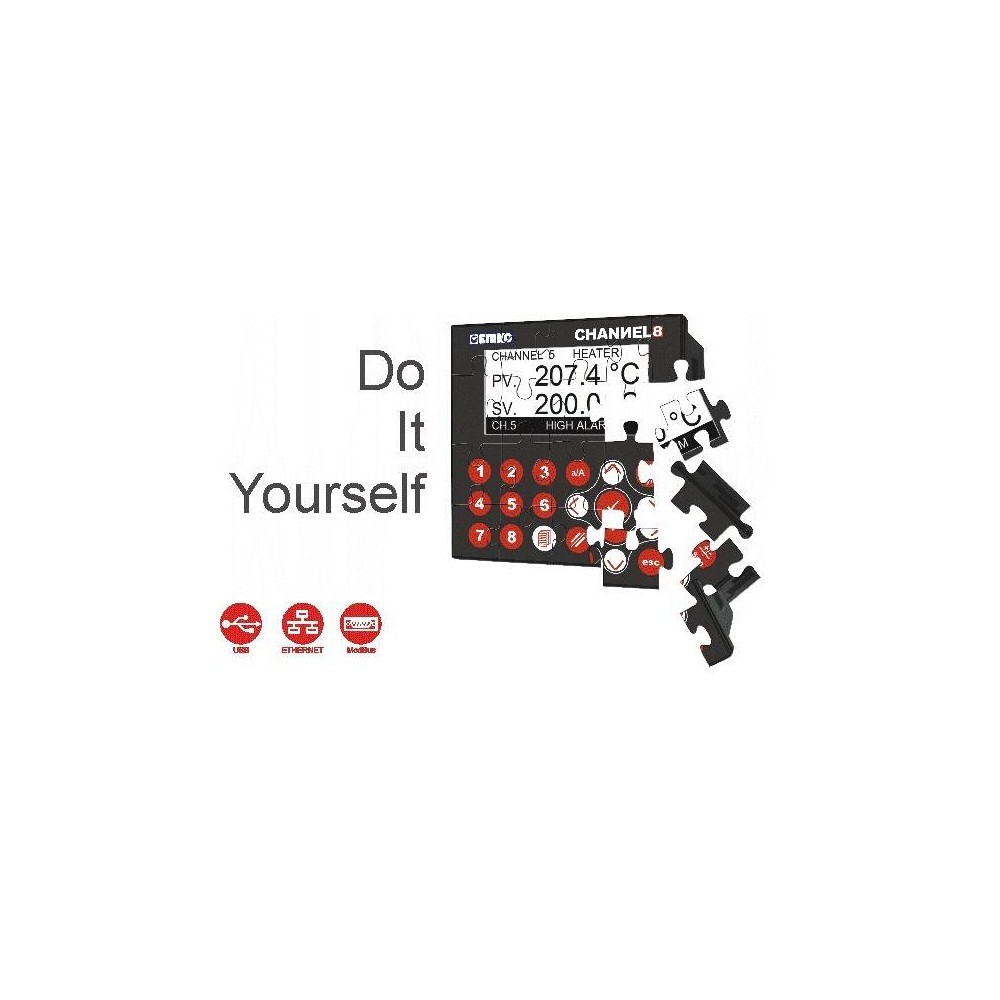

EPLC-96
Kendi Cihazını Kendin Yap
EPLC-96 cihazları, endüstride farklı uygulamalarda kullanılabilmesi için tasarlanmıştır. Seçilebilir Giriş, Çıkış ve Haberleşme kart tipleri ile yapacağınız uygulamaya özel bir cihaz haline getirebilirsiniz. CodeSYS ile 6 farklı dilde programlama imkanı sağlanmaktadır. RS232 / RS485 / ETHERNET / USB haberleşme seçeneklerine sahiptir.
| Gösterge ve Ön Panel | |
| Tuş Takımı | Fonksiyon butonları ve yön butonları (Yazılımda tanımlanabilir) |
| Gösterge | 128 X 64 piksel grafik LCD |
| Gövde | |
| Fiziksel Özellikler | 96 mm x 96 mm 96 mm |
| Koruma Sınıfı | NEMA 4X (önden IP65, arkadan IP20) |
| Ağırlık | Yaklaşık olarak 0.40 Kg. |
| Montaj Tipi | Sabit montaj kategorisi |
| Elektriksel Özellikler | |
| Besleme Voltajı ve Gücü |
100 - 240 V ~ (-%15 / +%10 ) 50/60 Hz. 7 VA |
| Haberleşme | |
| Standart Haberleşme | RS-232 (Modbus RTU) |
| Opsiyonel Haberleşme | RS-485 (Modbus RTU) "500V ~ izolasyonlu" Ethernet (Modbus RTU Over TCP ve Modbus RTU TCP) "1500V ~ izolasyonlu" USB 2.0 (Flash bellek üzerine veri kaydı.) |
| Giriş Kart Tipleri | |
| A Tipi | 12 ad. İzolasyonlu NPN/PNP seçimli dijital giriş, 2 farklı hızlı giriş tanımlanabilir. |
| B Tipi |
9 ad. İzolasyonlu NPN/PNP seçimli dijital giriş, 2 farklı hızlı giriş tanımlanabilir. 1 ad. Üniversal analog giriş. |
| C Tipi |
4 ad. İzolasyonlu NPN/PNP seçimli dijital giriş, 1 farklı hızlı giriş tanımlanabilir. 4 ad. İzolasyonlu Termokupl girişi. |
| E Tipi |
4 ad. İzolasyonlu NPN/PNP seçimli dijital giriş, 1 farklı hızlı giriş tanımlanabilir. 4 ad. dip switch seçimli analog giriş. |
| G Tipi |
3 ad. İzolasyonlu NPN/PNP seçimli dijital giriş, 1 farklı hızlı giriş tanımlanabilir. 8 ad. 2 telli PT-100 girişi. |
| H Tipi |
3 ad. İzolasyonlu NPN/PNP seçimli dijital giriş, 1 farklı hızlı giriş tanımlanabilir. 8 ad. dip switch seçimli analog giriş. |
| Çıkış Kart Tipleri | |
| T Tipi | 11 ad. İzolasyonlu PNP (Source) transistör çıkışı , 2 farklı PWM çıkış tanımlanabilir. |
|
U Tipi |
11 ad. İzolasyonlu PNP (Source) transistör çıkışı , 2 farklı PWM çıkış tanımlanabilir. 1 ad. 0-10 V dc veya ----------------------------------------------U1 Tipi 1 ad. 0-20 mA dc analog çıkış----------------------------------U2 Tipi |
| V Tipi |
11 ad. İzolasyonlu PNP (Source) transistör çıkışı , 2 farklı PWM çıkış tanımlanabilir. 2 ad. 0-10 V dc veya ----------------------------------------------V1 Tipi 2 ad. 0-20 mA dc veya -------------------------------------------V2 Tipi 1 ad. 0-10 V dc+ 1 ad. 0-20 mA dc analog çıkış -----------V3 Tipi |
| W Tipi | 2 X 5 ad. NO Röle çıkışı (Ortak uçlu) |
| X Tipi |
2 X 5 ad. NO Röle çıkışı (Ortak uçlu) 1 ad. 0-10 V dc veya ----------------------------------------------X1 Tipi 1 ad. 0-20 mA dc analog çıkış ---------------------------------X2 Tipi |
| Y Tipi | 6 ad. NO Röle çıkışı |
| Z Tipi |
6 ad. NO Röle çıkışı 1 ad. 0-10 V dc veya ----------------------------------------------Z1 Tipi 1 ad. 0-20 mA dc analog çıkış ---------------------------------Z2 Tipi |
| Haberleşme Kart Tipleri | |
| RS-232 | Standart Haberleşme Kartı |
| RS-485 | Opsiyonel Haberleşme Kartı |
| USB | Opsiyonel Haberleşme Kartı (Flash bellek üzerine veri kaydı için) |
| Ethernet | Opsiyonel Haberleşme Kartı |
| Ethernet + USB | Opsiyonel Haberleşme Kartı |
| RS-485 + USB | Opsiyonel Haberleşme Kartı |
| Kontrol | |
| Röle Çıkışı | Rezistif Yükte 5 A@250 V~ (Elektriksel Ömür : Tam Yükte 100.000 Anahtarlama) |
| Transistör Çıkışı | PNP (source) tipi transistör çıkışı ( Maks. 1A @24VDC ) |
| Kalite Standartları | |
|
Uyumlu Standartlar |
GOST-R, CE |
