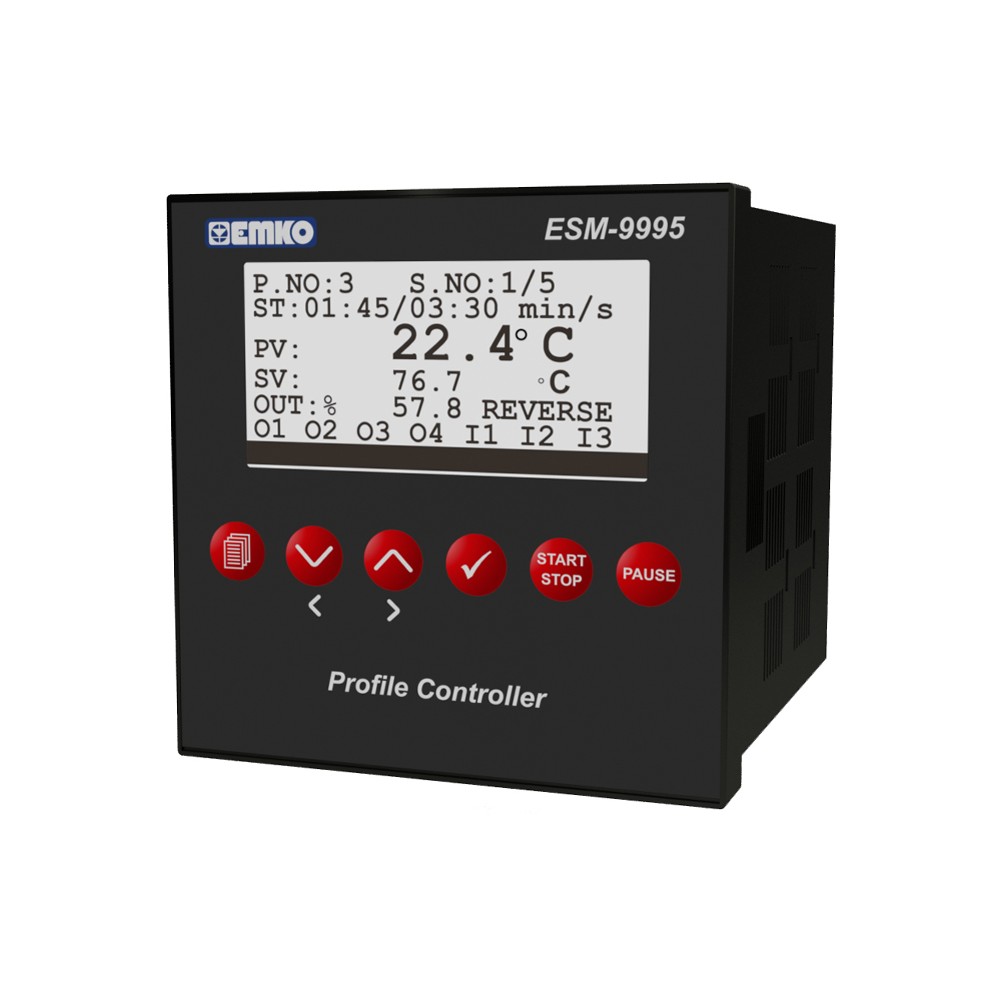

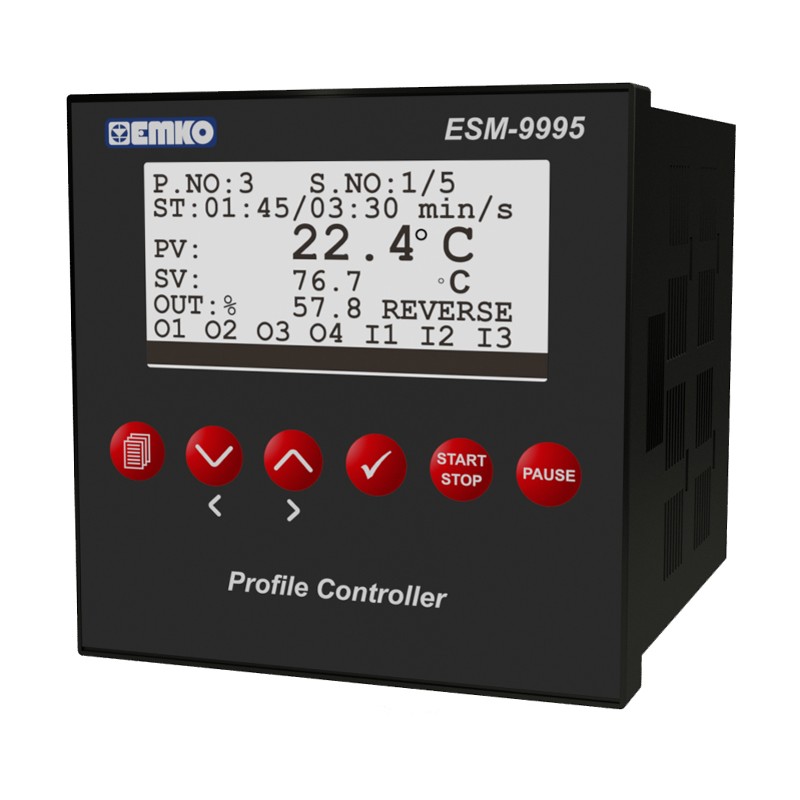

ESM-9995 1000 Adım Profil Kontrol Cihazı
New product
ESM-9995
1000 Adım Profil Kontrol Cihazı
- 100 program, 1000 adım kontrol - Her adım için programlanabilir röle fonksiyonları - Üniversal proses girişi (TC, RTD, mVdc , Vdc , mAdc ) - 6 farklı elektrik kesintisi davranışı - ON/OFF, P, PI, PD, PID direkt ve ters yönde kontrol - Geri beslemeli motorlu vana kontrolü - Yüzer kontak motorlu vana kontrolü - Auto-Tuning ve Self-Tuning (otomatik PID parametreleri hesaplaması) - Otomatik / Manuel çalışma şekilleri - Otomatik-Manuel ve Manuel-Otomatik yumuşak geçiş(bumpless transfer) özelliği - Sensör koptu algılaması - Uzaktan Set değeri kontrolü - Dijital girişlerle seçilebilen 8 adet set - Tekrar iletim (proses, set değeri ve farkı) - Gerçek zaman saati ile çalışma (RTC) - ModBus ASCII/RTU haberleşmesi
| Özellikler | |
| Cihaz Türü | Üniversal Girişli Profil Kontrol Cihazı |
| Fiziksel Özellikler | 96 mm x 96 mm 87.5 mm. |
| Koruma Sınıfı | NEMA 4X (önden IP65, arkadan IP20) |
| Stoklama / Ortam Sıcaklığı | -40 C ile +85 C / 0 C ile +50 C arasında |
| Stoklama / Ortam Nem Oranı | 90 % max. (Yoğunlaşma olmayan ortamda) |
| Montaj Tipi | Sabit montaj kategorisi |
| Elektriksel Kirlilik | II. Ofis veya iş ortamında, iletken olmayan kirlenmelerde |
| Çalışma Periyodu | Sürekli. |
| Besleme Voltajı Ve Gücü | 100 - 240 V AC (-%15 / +%10) 50/60 Hz. 6VA 24 V AC (-%15 / +%10) 50/60 Hz. 6VA 24 V DC (-%15 / +%10) 6W |
| Analog Giriş 1 | Üniversal giriş (TC, RTD, Gerilim/Akım) |
| Termokupl Giriş Tipleri |
Parametrelerden seçilebilir. L (DIN43710) , |
| Termorezistan Giriş Tipi | PT 100 (IEC751) (ITS90) |
| Voltaj Giriş Tipleri | Parametrelerden seçilebilir 0...50mV DC , 0...5V DC , 0...10V DC |
| Akım Giriş Tipleri | Parametrelerden seçilebilir 0...20mA DC , 4...20mA DC |
| Anolog Giriş 2 | Uzaktan Kontrollü Set(Harici Set) girişi ( 0...20mA , 4...20m) |
| Analog Giriş 3 | Motorlu Vana Geribesleme Potansiyometre girişi.(1K-10K) |
| Doğruluk | Termokupl, Termorezistans ve Voltaj için tam skalanın ± %0,25'i , Akım ölçümleri için + %0,70'i |
| Soğuk Nokta Kompanzasyonu | Otomatik olarak ± 0.1°C/1°C |
| Hat Kompanzasyonu | Maksimum 10 Ω |
| Sensör Koptu Koruması | Skalanın üzerinde |
| Okuma Sıklığı | 100 milisaniye |
| Giriş Filtresi | 0.0 ile 900.0 saniye arasında seçilebilir. |
| Giriş Rezistansı |
TC ve RTD girişleri >10MΩ Akım girişi 100W, 0...50mV >10MΩ , 0...10V >43KΩ |
| Dijital Girişler | 3 adet izolasyonlu |
| Transmitter Besleme Çıkışı | 24V DC ±%10 maks. 50mA |
| Standart Röle Çıkışları | 5A@250V AC (Programlanabilir kontrol veya alarm çıkışı) (Elektriksel ömrü : 100.000 Çalışma (Tam yükte)) |
| Analog Çıkışlar | 2 adet. Seçilebilir 0-4...20mA DC ve/veya 0-2...10V DC Siparişte belirtilmelidir. |
| Profil Programları ve Adımlar | 100 Program ve 1000 Adım |
| Kontrol Formları | Programlanabilir ON / OFF, P, PI, PD veya PID. |
| Standart Haberleşme | RS-232 Haberleşme |
| Haberleşme Protokolü | MODBUS-RTU,ASCII |
| Ekran Tipi | Arkadan aydınlatmalı 128x64 grafik LCD |
| Kalite Standartları | |
| Onaylar | GOST-R, CE |
