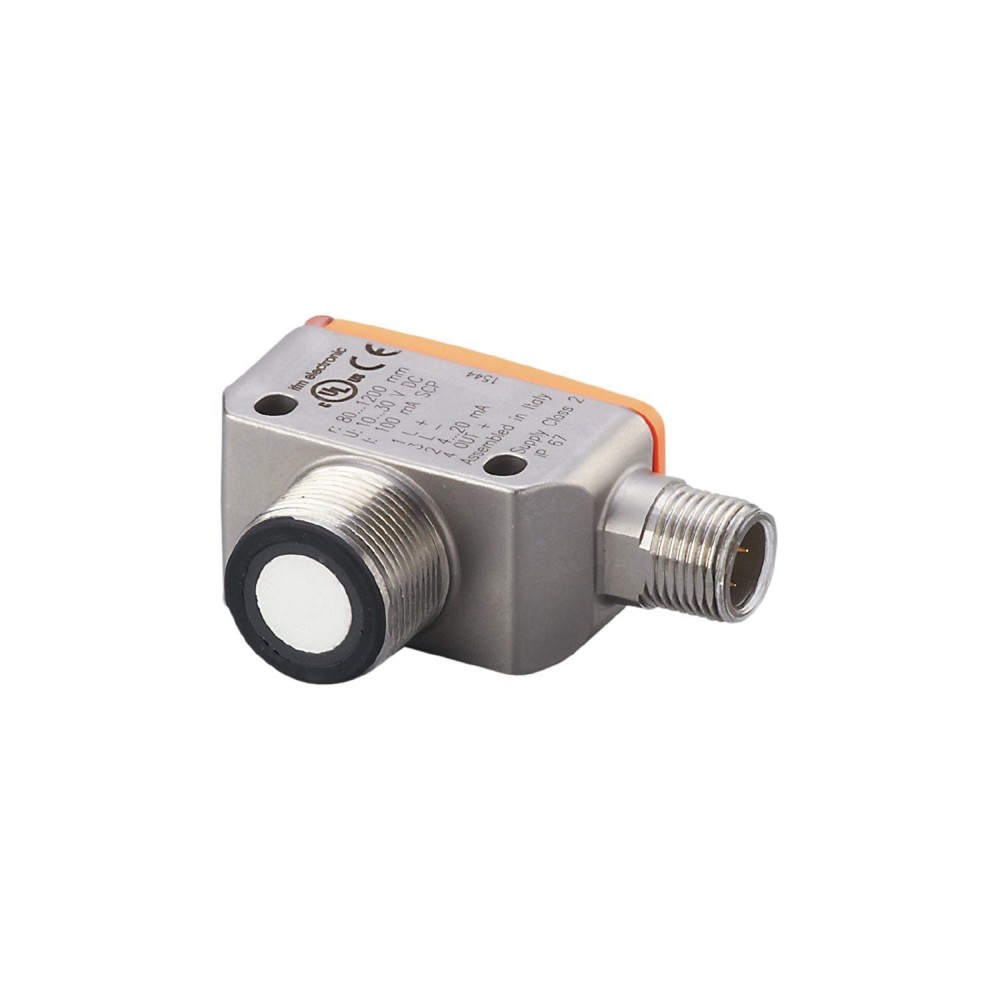

ifm UGT588 - UGQ00800F1KG/US Metal gövdeli dikdörtgen yapı, M18 tip
Ürün özellikleri
| Elektriksel yapı |
NPN |
| Çıkış fonksiyonu |
Normalde açık / kapalı; (parametrelenebilir) |
| Algılama mesafesi[mm] |
60...800; (Hedef: 100 x 100 mm) |
| Gövde |
M18 dişli, dikdörtgen |
| Boyutlar[mm] |
53 x 20 x 37,7 |
Elektriksel özellikleri
| Çalışma gerilimi[V] |
10...30 DC; (cULus için "supply class 2") |
| Akım tüketimi[mA] |
< 35 |
| Koruma sınıfı |
III |
| Ters polarite koruması |
evet |
| Açılışta gecikme süresi[s] |
< 0,3 |
| Dönüştürücü frekansı[kHz] |
230 |
Girişler / Çıkışlar
| Giriş ve çıkış sayısı |
Dijital çıktıların sayısı: 1; Analog çıkışların sayısı: 1 |
Çıkışlar
| Toplam çıkış sayısı |
2 |
| Çıkış sinyali |
anahtarlama sinyali; analog sinyal |
| Elektriksel yapı |
NPN |
| Dijital çıktıların sayısı |
1 |
| Çıkış fonksiyonu |
Normalde açık / kapalı; (parametrelenebilir) |
| Maks. anahtarlama çıkışı gerilim düşmesi DC[V] |
2,2 |
| Yük akımı (Sürekli) DC[mA] |
100 |
| Anahtarlama frekansı DC[Hz] |
5 |
| Analog çıkışların sayısı |
1 |
| Analog akım çıkışı[mA] |
4...20 |
| Maks. Yük[Ω] |
500 |
| Kısa devre koruması |
evet |
| Aşırı yük koruması |
evet |
İzleme aralığı
| Algılama mesafesi[mm] |
60...800; (Hedef: 100 x 100 mm) |
| Kör bölge[mm] |
60 |
| Silindirik açıklık açısı[°] |
15; (±2) |
| 90° sensör/nesne açısından maksimum sapma[°] |
± 4 |
Doğruluk / sapma
| Sıcaklık kompanzasyonu |
evet |
| Histerezis[%] |
< 1 |
| Anahtarlama noktasında kayma[%] |
-5...5 |
| Analog çıkışın lineerlik hatası[%] |
≤ 1 |
| Tekrarlanabilirlik |
1 % |
| Çözünürlük[mm] |
3 |
| Not |
Belirtilen değerlere en az 20 dakika ısınma süresinden sonra ulaşılır |
Tepki süresi
| Cevap verme zamanı[ms] |
< 450; (Analog çıkış) |
Çalışma Koşulları
| Çalışma sıcaklığı[°C] |
-20...70 |
| Depolama sıcaklığı[°C] |
-30...80 |
| Koruma |
IP 67 |
