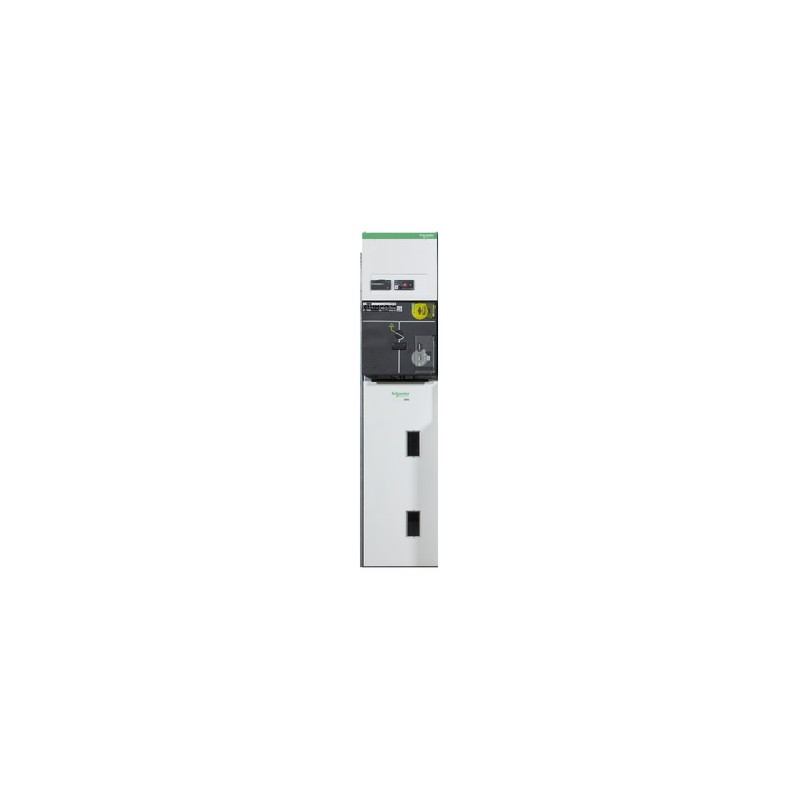

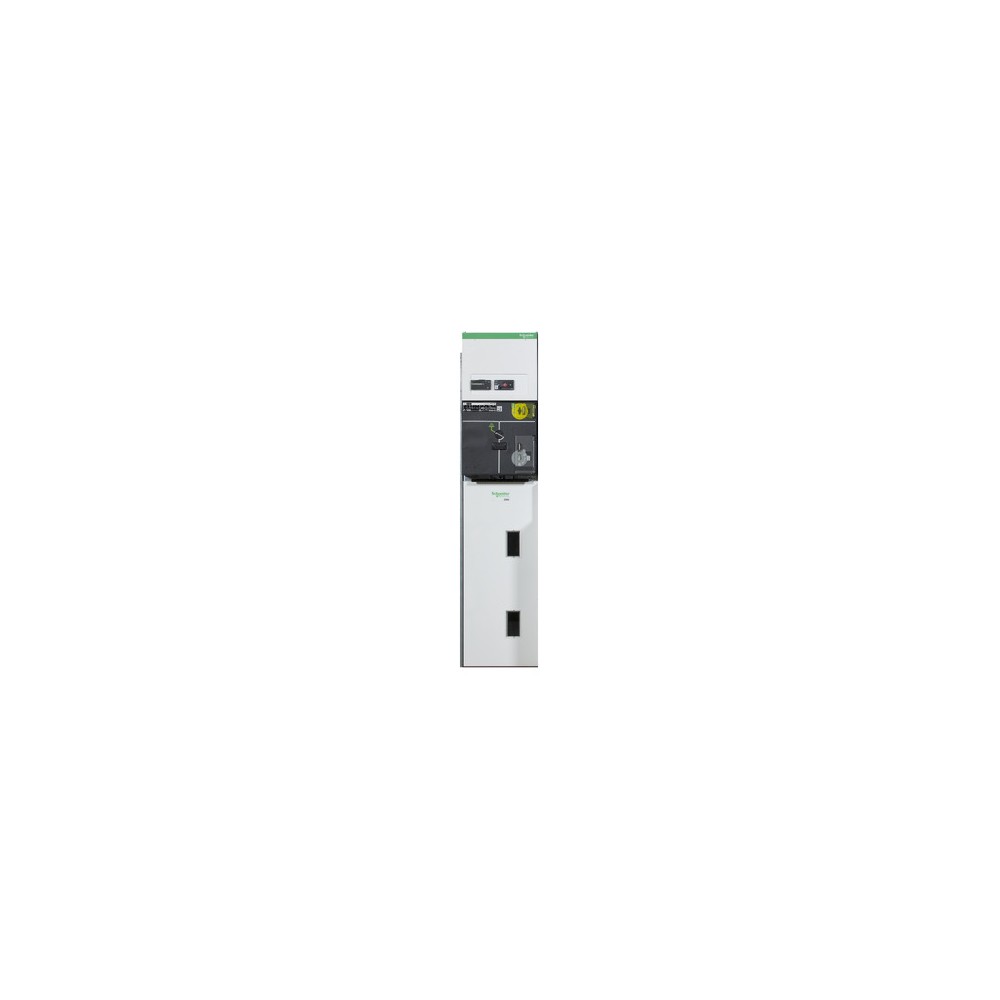

Schneider SM61FSKAQ3B4017 SM6-24 QM Hava İzoleli Modüler Hücreler

Ürün yelpazesi SM6-24
Teknoloji türü Hava yalıtımlı panel
SF6 gazında kesme
Cihaz adı QM
Ürün veya ekipman türü Hücre
Başvuru Trafo Koruma C13-200
Uzaktan kumanda tipi olmadan
İç kemer sınıflandırması A-FL
İç ark tutma 12,5 kA 0,7 sn
Ağ frekansı (fr) 2 faz
Dielektrik test voltajı 24 kV
Şok dalgası izolasyon seviyesi 1.2/50 µs (Yukarı) Faz başına 125 kV
Çalışma Voltajı (Us) 15...20 kV
Nominal akım (In) 200A
Anma kısa süreli izin verilen akım (Ik) 12,5 kA rms 1sn
Standartlar IEC 62271-100
IEC 62271-102
IEC 62271-200
NF C 13-200

Tamamlayıcı
Kablo bağlantısı 1 tek kutuplu 95 mm² faz başına
Kablo girişi Aşağı
nominal bara akımı 400A
Sipariş türü CI1 kılavuzu
Sigorta tipi DİN FUSARK
Ekipman dahil Kablo bölmesinde 1 x ısıtma direnci 220 V AC 50 W dahildir,
Termal izleme HAYIR
Voltaj göstergesi voltaj varlığı göstergesi (VPIS)
Yardımcı kontaklar 2 NO + 2 NC anahtarı
1 OF sigortası atmış
Kilit tipi Mekanik
Kilitleme cihazı Tip C4: MT/BT/TR
Kilit tipi Borulu
Cihazın bileşimi Sigorta-anahtar kombinasyonu
Toprak ayırıcı
Ağırlık 130 kilo
Yükseklik 1690 mm
Genişlik 375 mm
Derinlik 940 mm

Çevre
Çalışma sırasında ortam hava sıcaklığı -5…40 °C
Ortam depolama sıcaklığı -40…70 °C
IP koruma derecesi IP2X
Titreşim direnci 0,5 gn yatay sınıf 2
0,4 gn dikey sınıf 2
Çalışma yüksekliği = 1000 metre
