7MH4980-1AA01 / YURTİÇİ SATIŞIMIZ YOKTUR. ÜRÜN STOKLARIMIZDA BULUNMAMAKTADIR.

Condition: New product

More info

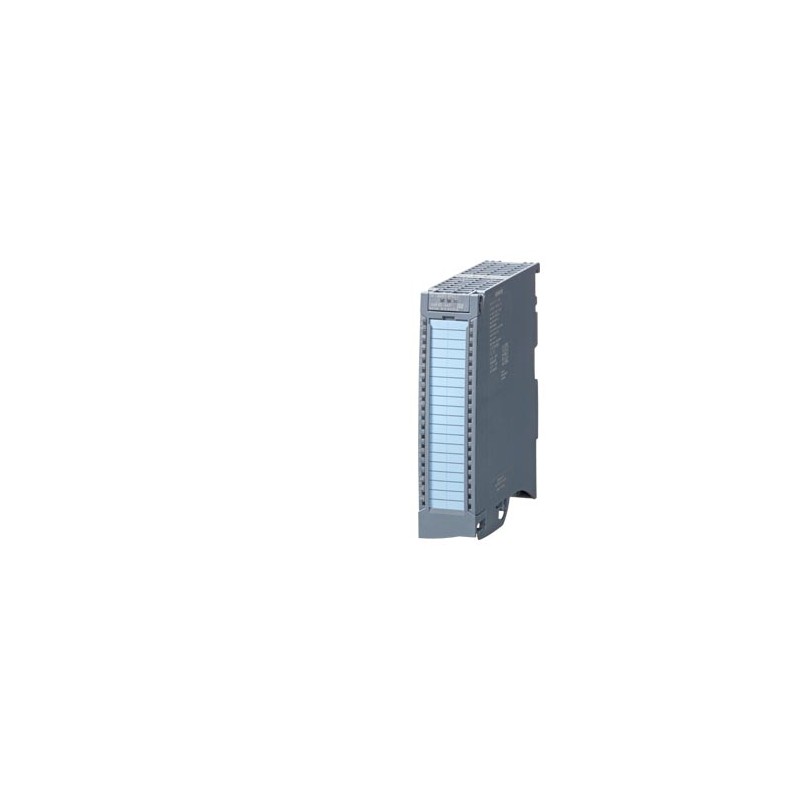

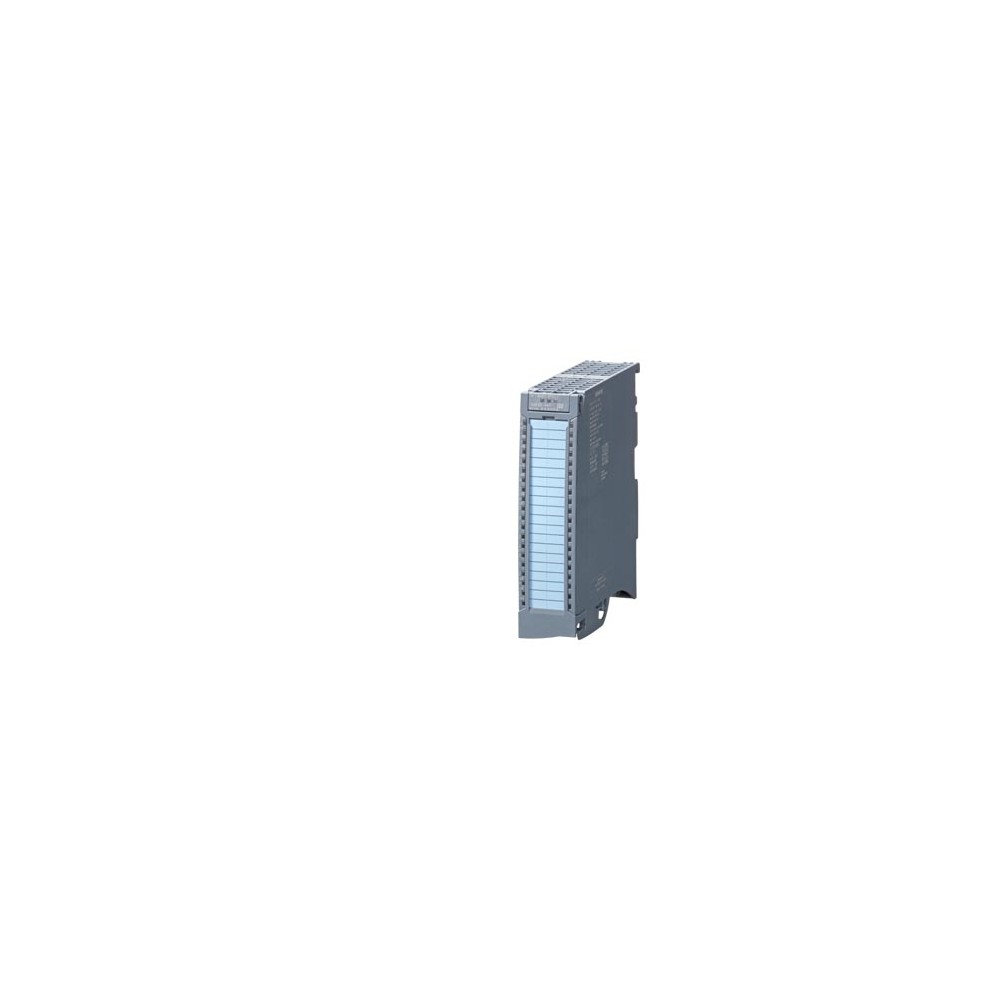

Siemens 7MH4980-1AA01

SIMATIC S7-1500, TM SIWAREX WP521 ST, analog yük hücreleri/gerilim ölçerler (tam köprüler) ile tek platformlu veya hazneli teraziler için tek kanallı tartım modülü, 3xDI, 3xDQ, 1xRS485, 1xEthernet, 1xLC yük hücresi arayüzü (1-4mV/V)

Genel bilgi
Ürün tipi belirlemesi		TM SIWAREX WP521 ST
Ürün yazılımı sürümü		V1.0.0
● Yazılım güncellemesi mümkün		Evet
Ürün fonksiyonu
● I&M verileri		Evet; I&M0'dan I&M3'e
● Eş zamanlı mod		Evet
Mühendislik ile
● ADIM 7 TIA Portalı, sürümden itibaren yapılandırılabilir/entegre edilebilir.		STEP 7 V14 veya üzeri
● GSD sürümünden/GSD revizyonundan PROFIBUS		GSD Revizyon 5
● GSD sürümünden/GSD revizyonundan PROFINET		GSDML
Kurulum tipi/montaj
Ray montajı		Evet; S7-1500 montaj rayı
Besleme gerilimi
Yük gerilimi L+
● Nominal değer (DC)		24 V
● izin verilen aralık, alt sınır (DC)		19.2 V
● izin verilen aralık, üst sınır (DC)		28,8 V
● Ters kutup koruması		Evet
Güç
Arka panel veri yolundan güç tüketimi		0,55 W
Güç kaybı
Tipik güç kaybı.		2,4 W
Adres alanı
Modül başına adres alanı
● Girişler		32 bayt
● Çıktılar		32 bayt
Dijital girişler
Dijital giriş sayısı		3
Dijital girişler, parametrelendirilebilir.		Evet
IEC 61131, tip 3'e uygun giriş karakteristik eğrisi		Evet
Dijital çıkışlar
Dijital çıkış sayısı		4
Parametrelendirilebilir dijital çıkışlar		Evet
Kısa devre koruması		Evet
Parametrelendirilebilir dijital çıkış fonksiyonları.
● Karşılaştırma değerleri tarafından tetiklenen anahtarlama		Evet
● Serbestçe kullanılabilen dijital çıktı		Evet
Çıkışların anahtarlama kapasitesi
● Dirençli yük ile, maksimum.		0,5 A; Dijital çıkış başına
Çıkış voltajı
● Çıkış voltajının türü		DC
Dirençli yük ile çıkış gecikmesi
● "0" ile "1" arası, maksimum.		65 µs
● "1" ile "0" arası, maksimum.		110 µs
Çıkışların toplam akımı
● Modül başına akım, maksimum.		2 A
Kablo uzunluğu
● korumalı, maksimum.		500 m
● korumasız, maksimum.		150 m
Kodlayıcı
Sinyal kodlayıcıların bağlantısı
● 4 iletkenli bağlantıya sahip gerilim ölçerler (tam köprüler) için		Evet
● 6 iletkenli bağlantıya sahip gerilim ölçerler (tam köprüler) için		Evet
● Tam köprü direnci, minimum.		40 Ω
● Tam köprü direnci, maksimum.		4 100 Ω
Arayüzler
RS 485 arayüzlerinin sayısı		1
1. Arayüz
Arayüz tipleri
● RS 485		Evet
2. Arayüz
Arayüz tipleri
● RJ 45 (Ethernet)		Evet; 10/100 Mbit/s
● Liman sayısı		1
Kesintiler/tanılama/durum bilgileri
Bağlanabilir yedek değerler		Evet
Alarmlar
● Tanısal alarm		Evet
● Donanım kesintisi		Evet
Teşhisler
● Besleme geriliminin izlenmesi		Evet
● Kablo kopması		Evet
● Kısa devre		Evet
Teşhis göstergesi LED'i
● ÇALIŞTIRMA LED'İ		Evet
● HATA LED'i		Evet; kırmızı LED
● LED'İ KORUYUN		Evet; Sarı LED
● Besleme geriliminin izlenmesi (PWR-LED)		Evet; yeşil LED
● Kanal durumu gösterimi		Evet; yeşil LED
● kanal teşhisi için		Evet; kırmızı LED
Entegre Fonksiyonlar
Tezgah		HAYIR
Hızlı mod		HAYIR
Yük hücresi
● Otomatik olmayan tartım cihazı		NAWI
● Örnekleme hızı		100 Hz
● Giriş sinyalinin çözünürlüğü		±1 000 000 parça pro mV/V
● Ortak mod gerilimi, minimum.		0,25 V
● Ortak mod gerilimi, maksimum.		4,75 V
● Maksimum kablo uzunluğu.		800 m; SIWAREX 7MH4702-8AG kablosu kullanıldığında
Ölçüm fonksiyonları
Ölçüm aralığı
— -1 mV/V ila +1 mV/V		Evet
— -2 mV/V ila +2 mV/V		Evet
— -4 mV/V ila +4 mV/V		Evet
Potansiyel ayrışma
Potansiyel ayırma kanalları
● kanallar ve arka panel veri yolu arasında		Evet
İzolasyon
İzolasyon testi şu yöntemlerle yapıldı:		707 V DC (tip testi)
Koruma derecesi ve sınıfı
IP koruma derecesi		IP20
