6ES7223-0BD30-0XB0 / YURTİÇİ SATIŞIMIZ YOKTUR. ÜRÜN STOKLARIMIZDA BULUNMAMAKTADIR.

Condition: New product

More info

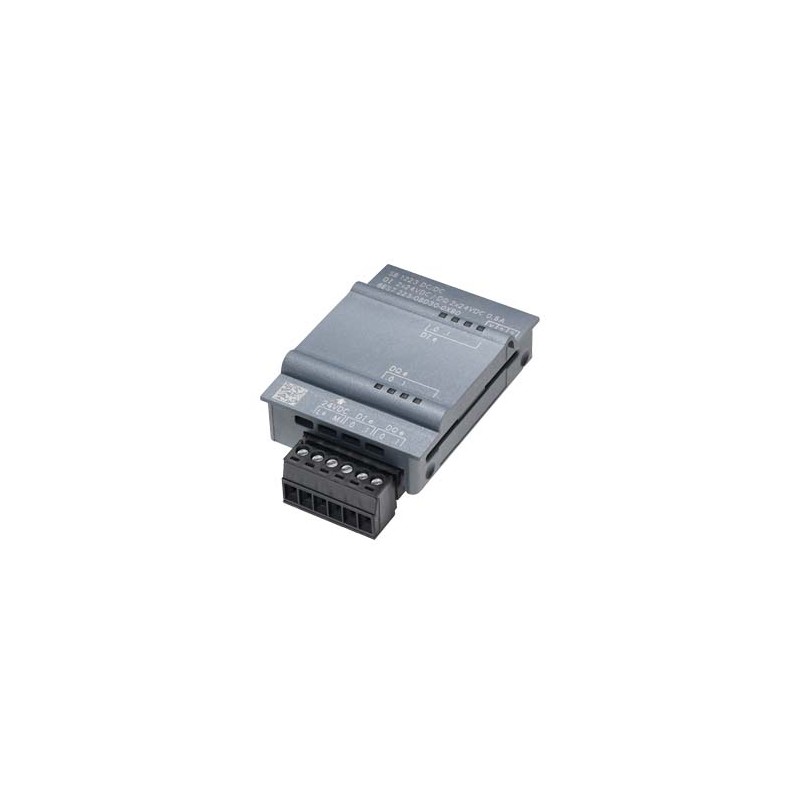

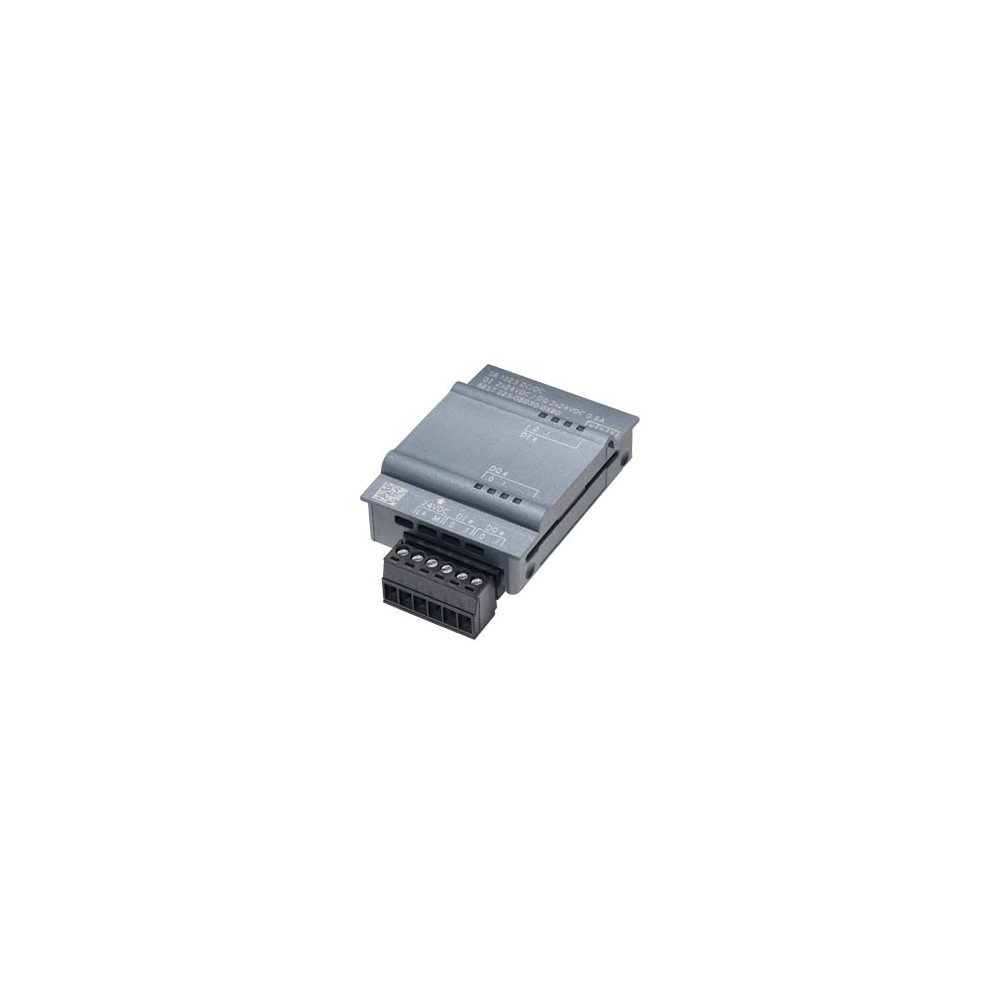

Siemens 6ES7223-0BD30-0XB0

SIMATIC S7-1200, Dijital Giriş/Çıkış SB 1223, 2 DI/2 DO, 2 DI 24 V DC/2 DO 24 V DC

Genel bilgi
Ürün tipi belirlemesi		SB 1223, DI 2x24 V DC/DQ 2x24 V DC
Besleme gerilimi
izin verilen aralık, alt sınır (DC)		20,4 V
izin verilen aralık, üst sınır (DC)		28,8 V
Giriş akımı
Arka panel veri yolundan 5 V DC, tipik.		50 mA
Çıkış voltajı
Vericilere güç kaynağı
● Besleme akımı, maks.		4 mA; kanal başına
Güç kaybı
Tipik güç kaybı.		1 W
Dijital girişler
Dijital giriş sayısı		2; Akıntı batması
● gruplar halinde		1
IEC 61131, tip 1 standardına uygun giriş karakteristik eğrisi.		Evet
Aynı anda kontrol edilebilen giriş sayısı
tüm montaj pozisyonları
— en fazla 40 °C.		2
Giriş voltajı
● Nominal değer (DC)		24 V
● "0" sinyali için		0 ila 5 V
● "1" sinyali için		+15 ila +30 V
Giriş akımı
● "0" sinyali için, maksimum (izin verilen bekleme akımı)		1 mA
● "1" sinyali için, tipik.		7 mA
Giriş gecikmesi (nominal giriş voltajı değeri için)
standart girişler için
— parametrelendirilebilir		Evet; 0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms ve 12,8 ms, dörderli gruplar halinde seçilebilir.
— "0" ile "1" arasında, maksimum.		2 µs
— "1" ile "0" arasında, maksimum.		10 µs
kesme girişleri için
— parametrelendirilebilir		Evet
teknolojik işlevler için
— parametrelendirilebilir		Evet
Kablo uzunluğu
● korumalı, maksimum.		50 m
Dijital çıkışlar
Dijital çıkış sayısı		2; Katı hal MOSFET'i (akım çeken/akım veren)
● gruplar halinde		1
Kısa devre koruması		HAYIR
Çıkışların anahtarlama kapasitesi
● Dirençli yük ile, maksimum.		0,5 A
● Lamba yükünde, maksimum.		5 W
Yük direnci aralığı
● üst sınır		0,6 Ω
Çıkış voltajı
● Nominal değer (DC)		24 V
● "0" sinyali için, maksimum.		0,1 V; 10 kOhm yük ile
● "1" sinyali için, minimum.		20 V
Çıkış akımı
● "1" sinyali için nominal değer		0,5 A
● "1" sinyali için izin verilen aralık, maksimum.		0,5 A
● "0" sinyali için maksimum artık akım.		10 µA
Kablo uzunluğu
● korumalı, maksimum.		50 m
