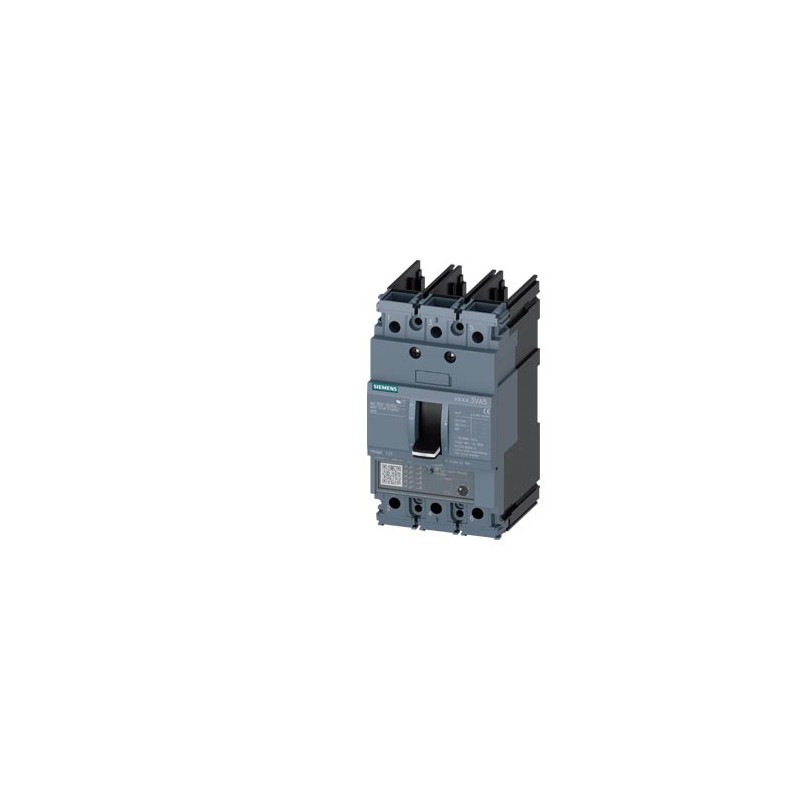

Siemens 3VA5102-1MH31-0AA0
3VA5 UL çerçeve 125 3 kutuplu, marş korumalı TM120M, AM, In=2A aşırı yük koruması olmadan kısa devre koruması Ii=5...12 x In bağlantı olmadan devre kesici
| Model | ||
| ürün marka adı | MERKEZ | |
| ürün tanımı | Kalıplı gövdeli devre kesici | |
| ürün tanımı / UL dosyasına göre | YIĞIN | |
| ürünün tasarımı | Marş koruması | |
| Yük şalterinin tasarımı / UL 489'a göre / Isıtma, Klima ve Soğutma devre kesici (HACR Tipi) | Evet | |
| Yük şalterinin tasarımı / UL 489 standardına göre / Yüksek Yoğunluklu Deşarj devre kesici (HID Tipi) | HAYIR | |
| Yük şalterinin tasarımı / UL 489'a göre / Anahtarlama Görevli devre kesici (SWD Tipi) | HAYIR | |
| aşırı akım tahliyesinin tasarımı | TM120M | |
| aşırı akım tahliyesinin koruma fonksiyonu | BEN | |
| direk sayısı | 3 | |
| Genel teknik veriler | ||
| izolasyon gerilimi / nominal değer | 800V | |
| çalışma gerilimi / AC'de / nominal değer | 690 V | |
| güç kaybı [W] / maksimum | 4 inç | |
| Güç kaybı [W] / nominal akım değeri için / AC'de / sıcak çalışma durumunda / kutup başına | 1,43 W | |
| Mekanik kullanım ömrü (çalışma döngüsü) / tipik | 20.000 | |
| Elektriksel dayanıklılık (çalışma döngüleri) / AC-1'de / 380/415 V'de | 8.000 | |
| Elektriksel dayanıklılık (çalışma döngüleri) / AC-1'de / 690 V'de | 4.000 | |
| Elektriksel dayanım (çalışma döngüsü) / 480 V'ta | 8.000 | |
| Elektriksel dayanım (çalışma döngüsü) / 600 V'ta | 4.000 | |
| Ürün özelliği / nötr iletkenler için / yükseltilebilir/sonradan takılabilir / kısa devre ve aşırı yük korumalı | HAYIR | |
| ürün fonksiyonu | ||
| ● iletişim işlevi | HAYIR | |
| ● Faz arıza tespiti | HAYIR | |
| ● diğer ölçüm fonksiyonu | HAYIR | |
| Net ağırlığı | 918 g | |
| Akım | ||
| UL 489 standardına göre işaretleme / %100 nominal değerli devre kesici | HAYIR | |
| operasyonel akım | ||
| ● 40 °C'de | 2 A | |
| ● 45 °C'de | 2 A | |
| ● 50 °C'de | 2 A | |
| ● 55 °C'de | 2 A | |
| ● 60 °C'de | 2 A | |
| ● 65 °C'de | 2 A | |
| ● 70 °C'de | 2 A | |
| IEC 60947'ye göre anahtarlama kapasitesi | ||
| maksimum kısa devre akım kesme kapasitesi (Icu) | ||
| ● 240 V'ta | 150 kA | |
| ● 415 V'de | 70 kA | |
| ● 690 V'de | 10 kA | |
| çalışma kısa devre akım kesme kapasitesi (Ics) | ||
| ● 240 V'ta | 150 kA | |
| ● 415 V'de | 70 kA | |
| ● 690 V'de | 5 kA | |
| kısa devre akım oluşturma kapasitesi (Icm) | ||
| ● 240 V'ta | 330 kA | |
| ● 415 V'de | 154 kA | |
| ● 690 V'de | 17 kA | |
| kısa devre korumasının tasarımı | DC şebekelerindeki anahtarlama gücü değerleri için, 3VA kalıplı gövdeli devre kesici cihazının kullanım kılavuzuna bakın; bağlantı, son bölümdeki Servis ve Destek başlığı altında bulunabilir. | |
| Ayarlanabilir parametreler | ||
| ayarlanabilir tepki değeri ayar akımı (Ii) / I-tetikleme için | ||
| ● minimum | 10 A | |
| ● maksimum | 24 A | |
| ayarlanabilir ayar akımı (InN) / N-açma için | ||
| ● minimum | 0 A | |
| ● maksimum | 0 A | |
| ürün fonksiyonu / topraklama koruması | HAYIR | |
| Mekanik Tasarım | ||
| ürün bileşeni | ||
| ● düşük voltaj bırakma | HAYIR | |
| ● voltaj tetikleyicisi | HAYIR | |
| ● yolculuk göstergesi | HAYIR | |
| yükseklik [inç] | 5,51 inç | |
| yükseklik | 140 mm | |
| genişlik [inç] | 3 inç | |
| Genişlik | 76,2 mm | |
| derinlik [içinde] | 3.01 inç | |
| derinlik | 76,5 mm | |
| Bağlantılar | ||
| ana akım devresi için elektrik bağlantı elemanlarının düzenlenmesi | Bağlantı olmadan | |
| elektrik bağlantı türü / ana akım devresi için | Olmadan | |
| Yardımcı devre | ||
| CO kontak sayısı / yardımcı kontaklar için | 0 | |
| Aksesuarlar | ||
| ürün uzantısı / isteğe bağlı / motor tahriki | Evet | |
| Çevresel koşullar | ||
| IP koruma sınıfı / ön tarafta | IP40 | |
