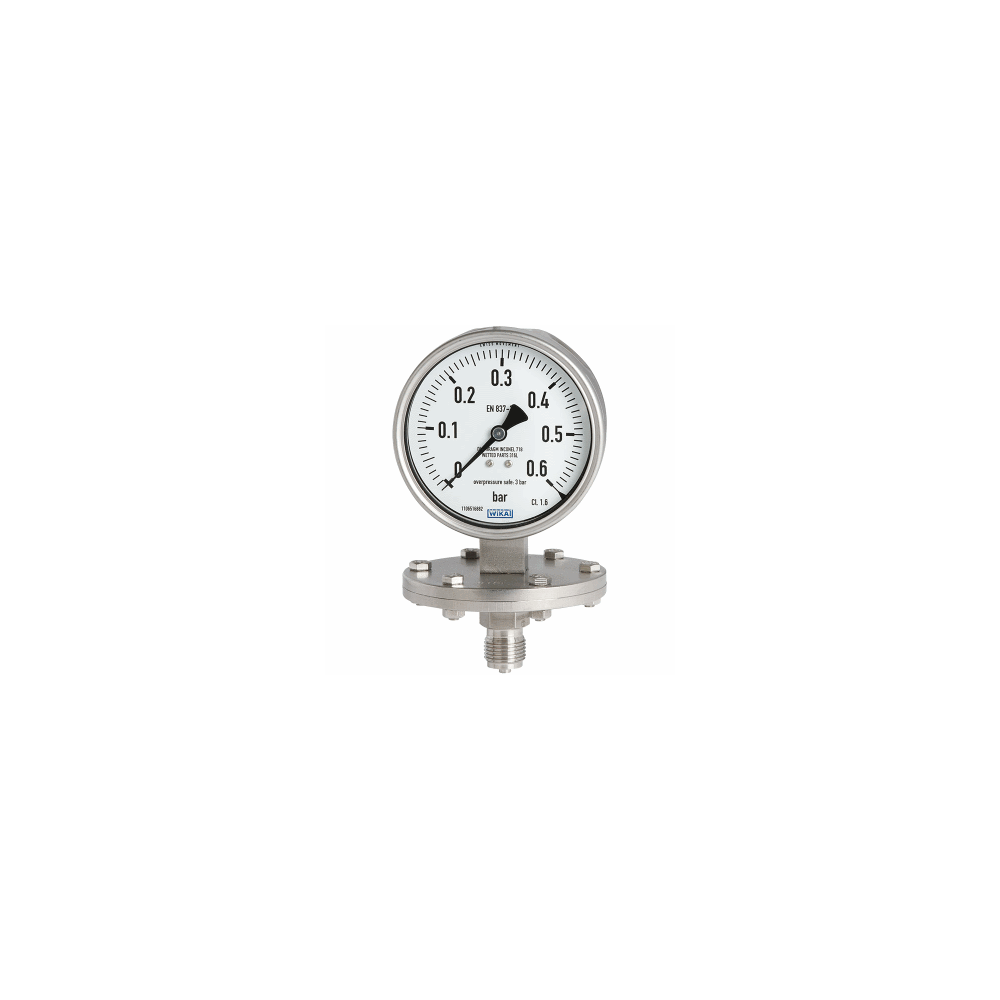

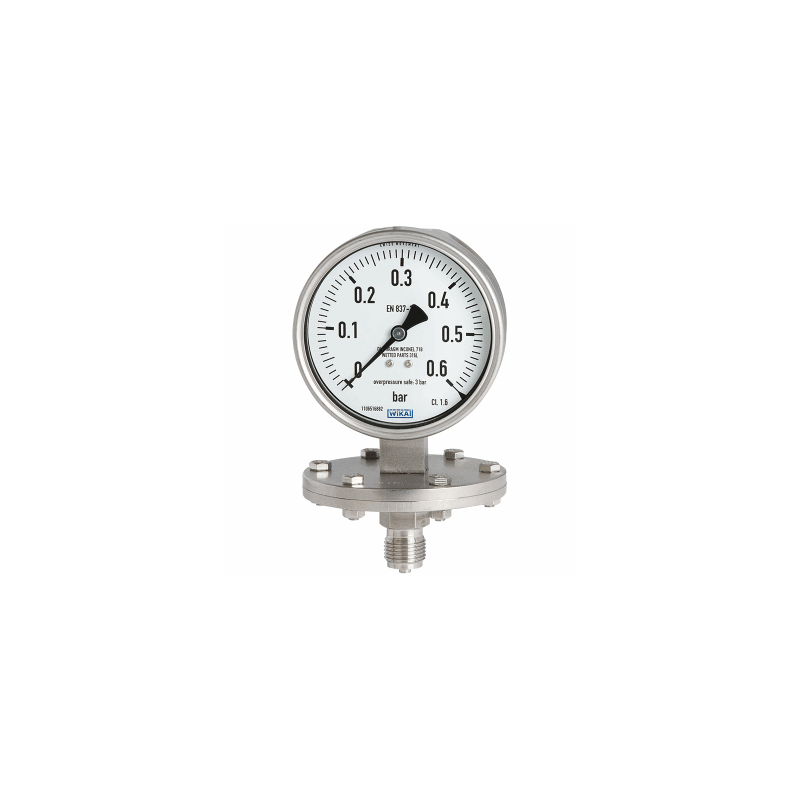

Modeller 432.50, 433.50
Diyaframlı basınç ölçer - Manometre -
Paslanmaz çelik versiyon
Uygulamalar
- Arttırılmış aşırı basınçlı ölçüm noktaları için
- Yüksek dinamik basınç yüklerine veya titreşimlerine sahip uygulamalar için sıvı doldurulmuş kutu (Model 433.50)
- Gazlı ve sıvı, agresif ve yüksek akışkan veya kirli maddeler için ayrıca agresif ortamlar için
- Proses endüstrisi: Kimya, petrokimya, güç tesislerinde, madencilikte, kıyıda ve kıyıdan uzakta, çevresel teknolojilerde, makine yapımında ve genel tesis inşasında.
Diğer Özellikleri
- Tamamen paslanmaz çelik yapı
- Yüksek aşırı basınç güvenliği
- Proses bağlantı vidası veya açık flanş
- Geniş özel malzeme seçenekleri
- 0 … 16 mbar’dan ölçek aralıkları
Tanımı
Tasarım
EN 837-3
Mm olarak nominal büyüklük
100, 160
Doğruluk sınıfı
1.6
Ölçek aralığı
0 ... 16 mbar’dan 0 ... 250 mbar’a (flanş Ø 160 mm) kadar
0 ... 400 mbar’dan 0 ... 25 bar’a (flanş Ø 100 mm) kadar veya diğer bütün eşdeğer vakum veya birleştirilmiş basınç ve vakum aralıkları
Basınç limiti
Sabit: tam skala değeri
Dalgalanma: 0.9 x tam skala değeri
Aşırı basınç emniyeti
5 x tam skala değeri, fakat maksimum 40 bar
İzin verilen sıcaklık
Ortam: -20 … +60 °C
Ortalama: +60 °C maksimum
Saklama: -40 … +70 °C (ölçek aralığı ≤60 mbar: -20 ... +70 °C)
Sıcaklık etkisi
Ölçme sisteminin sıcaklığı referans sıcaklıktan (+20 °C) saptığı zaman: ful skala değerinin maks. ±0.8 %/10 K.
Katı cisimlere karşı koruma
EN 60529 / lEC 529’göre IP 54
