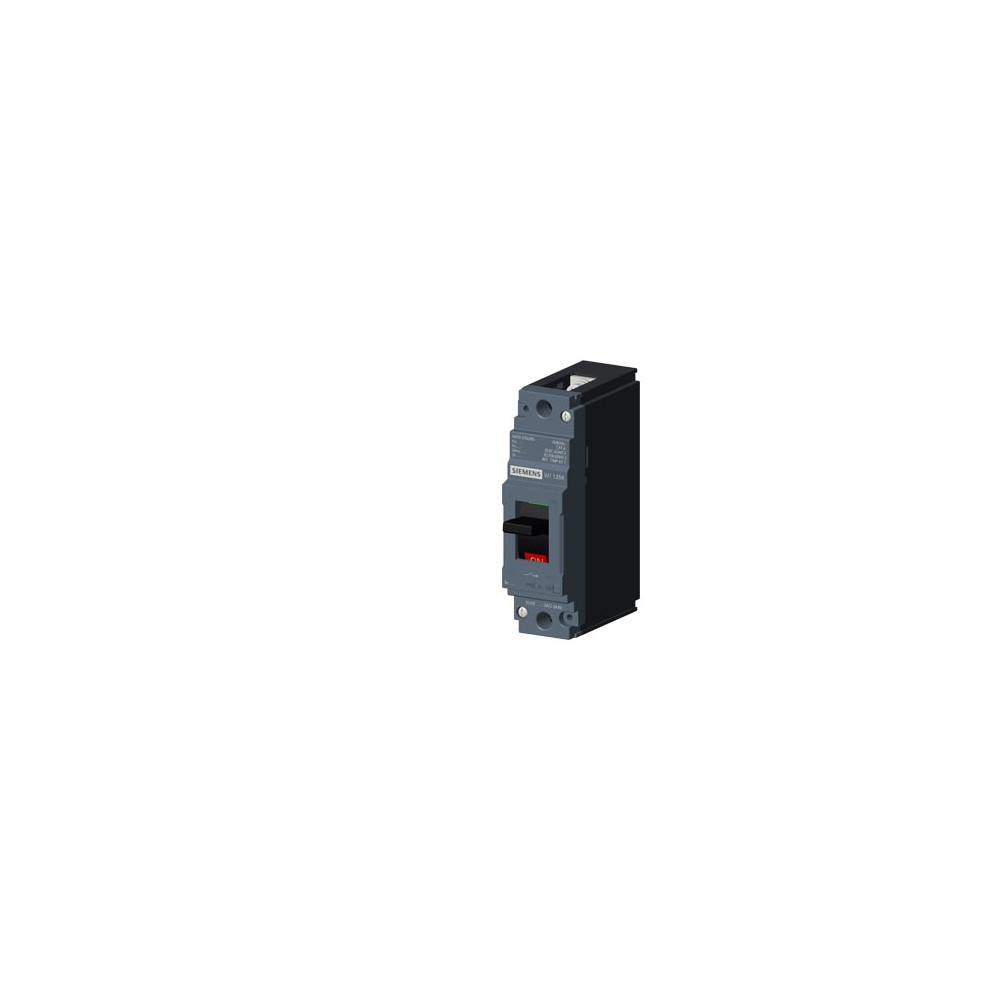

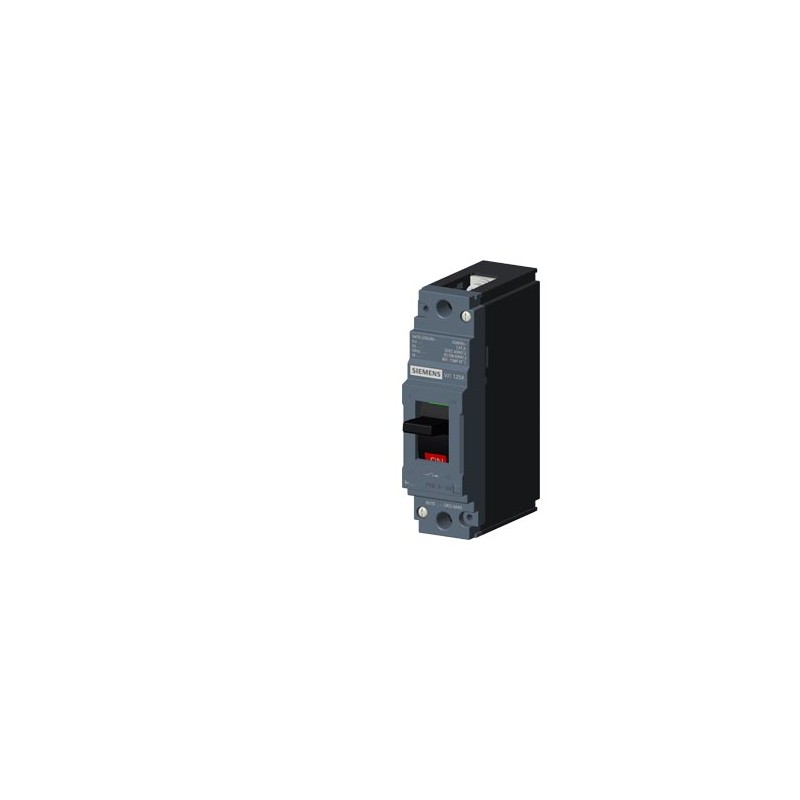

Siemens 3VJ1002-0DA12-0AA0
Devre kesici 3VJ1 IEC çerçeve boyutu 3VJ10 125A hat koruması FTFM 1 kutuplu Icu=10kA@240V Ics=100% Icu In=20A aşırı yük koruması Ir=20A kısa devre koruması Ii=500A Vidalı bağlantı
| Model | ||
| ürün tanımı | Kalıplı Kasa Devre Kesici | |
| ürünün tasarımı | Hat koruması | |
| aşırı akım tahliyesinin tasarımı | FTFM | |
| aşırı akım tahliyesinin koruma fonksiyonu | O | |
| direk sayısı | 1 | |
| Genel teknik veriler | ||
| izolasyon gerilimi / nominal değer | 800V | |
| çalışma gerilimi / AC'de / nominal değer | 240V | |
| güç kaybı [W] / maksimum | 9,5 W | |
| Güç kaybı [W] / nominal akım değeri için / AC'de / sıcak çalışma durumunda / kutup başına | 9,5 W | |
| Mekanik kullanım ömrü (çalışma döngüsü) / tipik | 15.000 | |
| Elektriksel dayanıklılık (çalışma döngüleri) / AC-1'de / 380/415 V'de | 5.000 | |
| toprak kaçağı izleme sürümü | olmadan | |
| Net ağırlığı | 0,34 kg | |
| Akım | ||
| sürekli akım / nominal değer | 20 A | |
| operasyonel akım | ||
| ● 40 °C'de | 20 A | |
| ● 45 °C'de | 20 A | |
| ● 50 °C'de | 20 A | |
| ● 55 °C'de | 19.44 A | |
| ● 60 °C'de | 18.88 A | |
| IEC 60947'ye göre anahtarlama kapasitesi | ||
| maksimum kısa devre akım kesme kapasitesi (Icu) | ||
| ● 240 V'ta | 10 kA | |
| çalışma kısa devre akım kesme kapasitesi (Ics) | ||
| ● 240 V'ta | 10 kA | |
| kısa devre akım oluşturma kapasitesi (Icm) | ||
| ● 240 V'ta | 17 kA | |
| Ayarlanabilir parametreler | ||
| Ayarlanabilir akım tepki değeri akımı / akıma bağlı aşırı yük serbest bırakma | 20 ... 20 A | |
| ayarlanabilir akım tepki değeri akımı / anlık kısa devre açma ünitesi | ||
| ● minimum | 500 A | |
| ● maksimum | 500 A | |
| ürün fonksiyonu / topraklama koruması | HAYIR | |
| Mekanik Tasarım | ||
| ürün bileşeni | ||
| ● düşük voltaj bırakma | HAYIR | |
| ● yolculuk göstergesi | HAYIR | |
| yükseklik | 118 mm | |
| Genişlik | 35 mm | |
| derinlik | 66 mm | |
| Bağlantılar | ||
| ana akım devresi için elektrik bağlantı elemanlarının düzenlenmesi | Ön bağlantı | |
| elektrik bağlantı türü / ana akım devresi için | Bağlantı pabucu hattı ve yük tarafı | |
| Aksesuarlar | ||
| ürün uzantısı / isteğe bağlı / motor tahriki | HAYIR | |
| Çevresel koşullar | ||
| IP koruma sınıfı / ön tarafta | IP42 | |
| ortam sıcaklığı | ||
| ● çalışma sırasında / minimum | -10 °C | |
| ● çalışma sırasında / maksimum | 60 °C | |
| ● depolama sırasında / minimum | -15 °C | |
| ● depolama sırasında / maksimum | 75 °C | |
