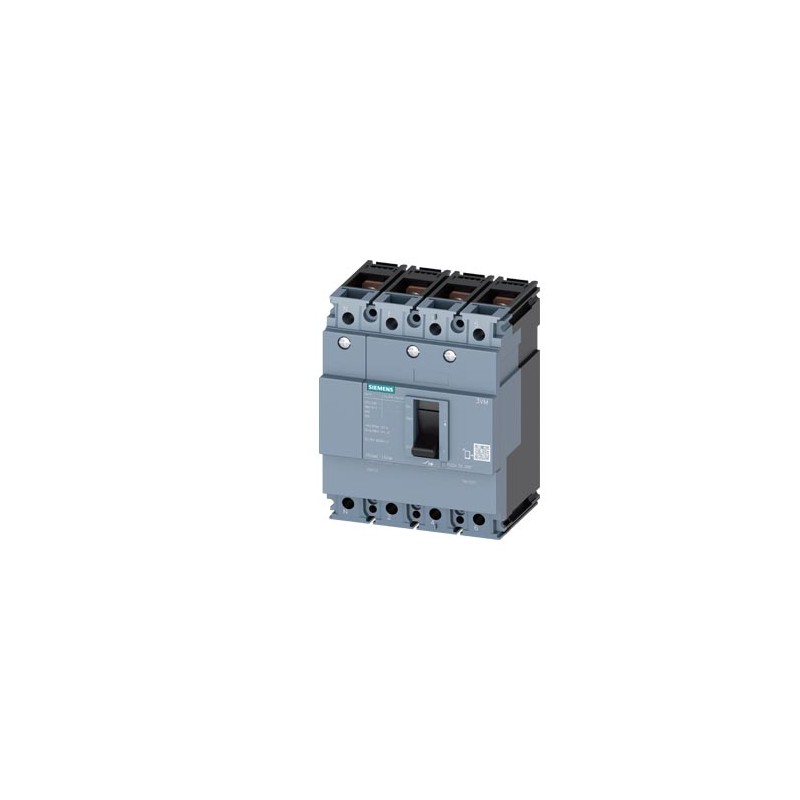

3VM1163-5ED42-0AA0 / YURTİÇİ SATIŞIMIZ YOKTUR. ÜRÜN STOKLARIMIZDA BULUNMAMAKTADIR.

Condition: New product

More info

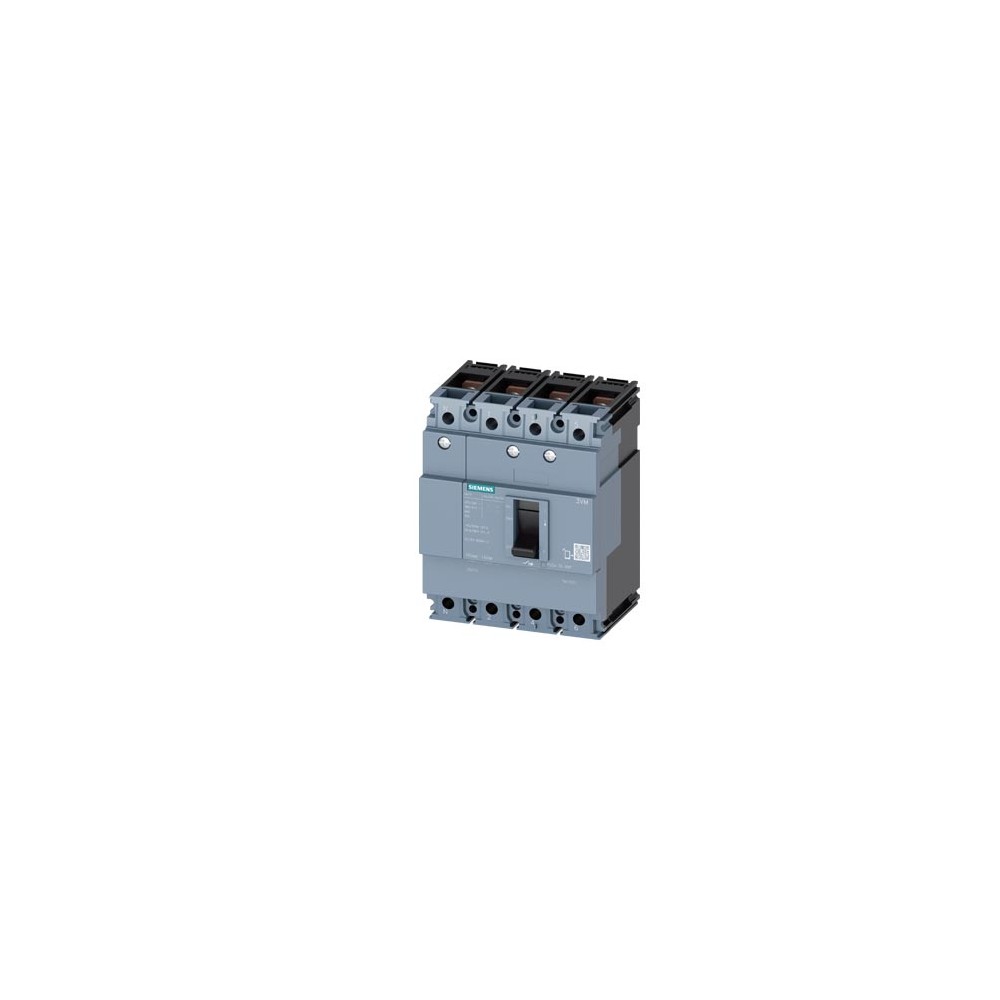

Siemens 3VM1163-5ED42-0AA0

Devre kesici 3VM1 IEC çerçeve 160 kesme kapasitesi sınıfı M Icu=55kA @ 415V 4 kutuplu, hat koruması TM210, FTFM, In=63A aşırı yük koruması Ir=63A, ayarlanabilir değil kısa devre koruması Ii=10 x In N iletken korumasız somun tutucu kiti

Model
ürün marka adı		MERKEZ
ürün tanımı		Kalıplı gövdeli devre kesici
ürünün tasarımı		Hat koruması
aşırı akım tahliyesinin tasarımı		TM210
aşırı akım tahliyesinin koruma fonksiyonu		O
direk sayısı		4
Genel teknik veriler
izolasyon gerilimi / nominal değer		800V
Çalışma gerilimi / AC'de / 50/60 Hz'de / nominal değer		500V
çalışma gerilimi / DC'de / nominal değer		500V
çalışma gerilimi / AC'de / nominal değer		690 V
güç kaybı [W] / maksimum		17 W
Güç kaybı [W] / nominal akım değeri için / AC'de / sıcak çalışma durumunda / kutup başına		5,77 W
Mekanik kullanım ömrü (çalışma döngüsü) / tipik		15.000
Elektriksel dayanıklılık (çalışma döngüleri) / AC-1'de / 380/415 V'de		6.000
Ürün özelliği / nötr iletkenler için / yükseltilebilir/sonradan takılabilir / kısa devre ve aşırı yük korumalı		HAYIR
toprak kaçağı izleme sürümü		Olmadan
ürün fonksiyonu
● iletişim işlevi		HAYIR
● diğer ölçüm fonksiyonu		HAYIR
Net ağırlığı		1.182 kg
Akım
operasyonel akım
● 40 °C'de		63 A
● 45 °C'de		63 A
● 50 °C'de		63 A
● 55 °C'de		62 A
● 60 °C'de		61 A
● 65 °C'de		60 A
● 70 °C'de		58 A
IEC 60947'ye göre anahtarlama kapasitesi
devre kesicinin anahtarlama kapasitesi sınıfı		M
maksimum kısa devre akım kesme kapasitesi (Icu)
● 240 V'ta		85 kA
● 415 V'de		55 kA
● 440 V'ta		36 kA
● 500 V'ta		10 kA
çalışma kısa devre akım kesme kapasitesi (Ics)
● 240 V'ta		63 kA
● 415 V'de		41 kA
● 440 V'ta		27 kA
● 500 V'ta		5 kA
kısa devre akım oluşturma kapasitesi (Icm)
● 240 V'ta		187 kA
● 415 V'de		121 kA
● 440 V'ta		76 kA
● 500 V'ta		17 kA
kısa devre korumasının tasarımı		DC güç sistemlerindeki anahtarlama kapasitesi değerleri için, son bölümdeki Servis ve Destek başlığı altında bulunan 3VA Kalıplı Kasa Devre Kesici Kılavuzuna bakınız.
Ayarlanabilir parametreler
Ürün özelliği / L-kesintisi için / açılıp kapatılabilir		HAYIR
L-trip'in ayarlanabilir tepki değeri ayar akımı (Ir) / I2t karakteristiği ile
● minimum		63 A
● maksimum		63 A
Ayarlanabilir tepki değeri gecikme süresi (tr) / L-tetikleme için / I2t özelliği ile
● minimum		1 saniye
● maksimum		1 saniye
ayarlanabilir tepki değeri ayar akımı (Ii) / I-tetikleme için
● minimum		630 A
● maksimum		630 A
ayarlanabilir ayar akımı (InN) / N-açma için
● minimum		0 A
● maksimum		0 A
ayarlanabilir akım tepki değeri akımı / anlık kısa devre açma ünitesi
● maksimum		630 A
N-iletken korumasının tasarımı		Olmadan
ürün fonksiyonu / topraklama koruması		HAYIR
Mekanik Tasarım
ürün bileşeni
● düşük voltaj bırakma		HAYIR
● voltaj tetikleyicisi		HAYIR
● yolculuk göstergesi		HAYIR
yükseklik [inç]		5,12 inç
yükseklik		130 mm
genişlik [inç]		4 inç
Genişlik		101,6 mm
derinlik [içinde]		2,76 inç
derinlik		70 mm
Bağlantılar
ana akım devresi için elektrik bağlantı elemanlarının düzenlenmesi		Ön bağlantı
elektrik bağlantı türü / ana akım devresi için		her iki uçta da somun tutucu kiti
Bağlanabilir iletken kesitlerinin türü / düz çubuk terminal bağlantısı için / minimum		12 x 1 mm
Bağlanabilir iletken kesitlerinin türü / düz çubuk terminal bağlantısı için / maksimum		17 x 6,5 mm
Yüzey tasarımı / bağlantıların / anahtarın üst kısmında (N, 1, 3, 5)		Gümüş
Yüzey tasarımı / bağlantıların / anahtarın altındaki tasarım (N, 2, 4, 6)		İnanmak
Yardımcı devre
CO kontak sayısı / yardımcı kontaklar için		0
Aksesuarlar
ürün uzantısı / isteğe bağlı / motor tahriki		HAYIR
Çevresel koşullar
IP koruma sınıfı / ön tarafta		IP40
ortam sıcaklığı
● çalışma sırasında / minimum		-25 °C
● çalışma sırasında / maksimum		70 °C
● depolama sırasında / minimum		-40 °C
● depolama sırasında / maksimum		80 °C
