3VA1010-2ED32-0AA0 / YURTİÇİ SATIŞIMIZ YOKTUR. ÜRÜN STOKLARIMIZDA BULUNMAMAKTADIR.

Condition: New product

More info

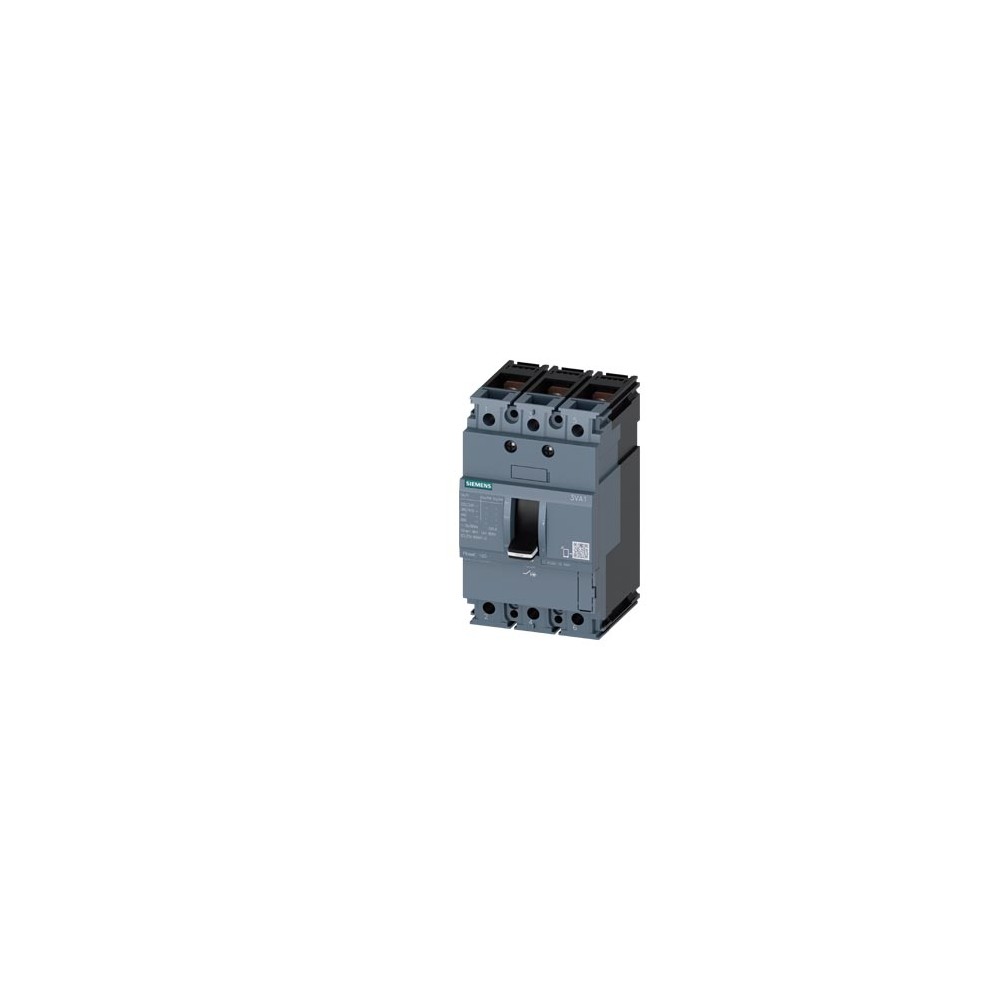

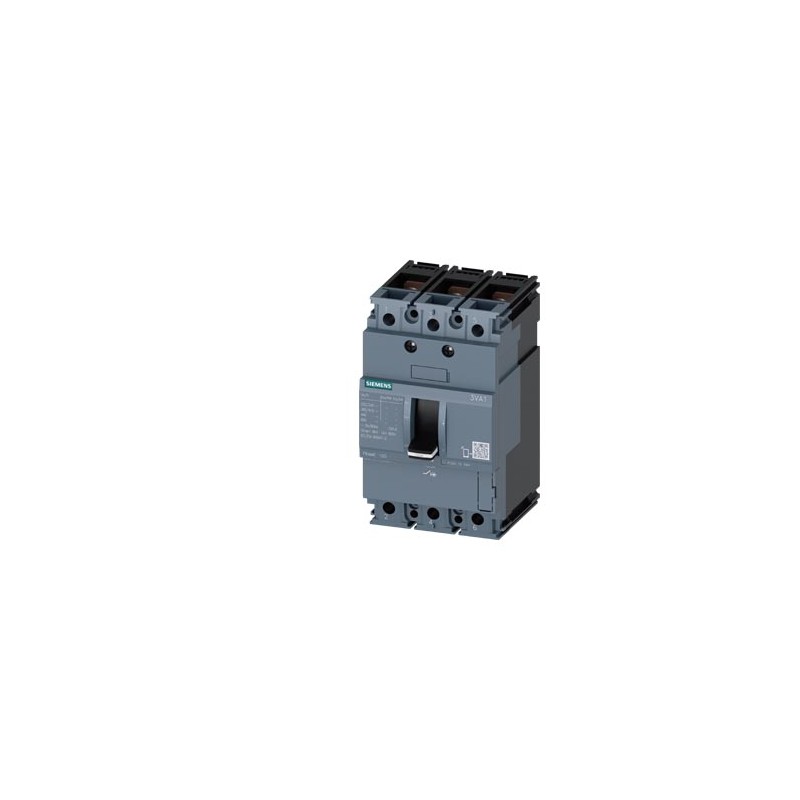

Siemens 3VA1010-2ED32-0AA0

Devre kesici 3VA1 IEC Çerçeve 100 kesme kapasitesi sınıfı B Icu=16 kA @ 415 V 3 kutuplu, hat koruması TM210, FTFM, In=100 A aşırı yük koruması Ir=100 A sürekli ayarlanmış kısa devre koruması Ii=10 x In somun tutucu kiti

Model
ürün marka adı		MERKEZ
ürün tanımı		Kalıplı gövdeli devre kesici
ürünün tasarımı		Hat koruması
aşırı akım tahliyesinin tasarımı		TM210
aşırı akım tahliyesinin koruma fonksiyonu		O
direk sayısı		3
Genel teknik veriler
izolasyon gerilimi / nominal değer		800V
çalışma gerilimi / DC'de / nominal değer		500V
çalışma gerilimi / AC'de / nominal değer		690 V
güç kaybı [W] / maksimum		25 W
Güç kaybı [W] / nominal akım değeri için / AC'de / sıcak çalışma durumunda / kutup başına		8,33 W
Mekanik kullanım ömrü (çalışma döngüsü) / tipik		20.000
Elektriksel dayanıklılık (çalışma döngüleri) / AC-1'de / 380/415 V'de		9.000
Elektriksel dayanıklılık (çalışma döngüleri) / AC-1'de / 690 V'de		6 300
Ürün özelliği / nötr iletkenler için / yükseltilebilir/sonradan takılabilir / kısa devre ve aşırı yük korumalı		HAYIR
toprak kaçağı izleme sürümü		Olmadan
ürün fonksiyonu
● iletişim işlevi		HAYIR
● diğer ölçüm fonksiyonu		HAYIR
Net ağırlığı		919 g
Akım
operasyonel akım
● 40 °C'de		100 A
● 45 °C'de		100 A
● 50 °C'de		100 A
● 55 °C'de		98 A
● 60 °C'de		96 A
● 65 °C'de		94 A
● 70 °C'de		91 A
IEC 60947'ye göre anahtarlama kapasitesi
devre kesicinin anahtarlama kapasitesi sınıfı		B
maksimum kısa devre akım kesme kapasitesi (Icu)
● 240 V'ta		25 kA
● 415 V'de		16 kA
● 440 V'ta		8 kA
● 500 V'ta		5 kA
● 690 V'de		5 kA
çalışma kısa devre akım kesme kapasitesi (Ics)
● 240 V'ta		25 kA
● 415 V'de		16 kA
● 440 V'ta		8 kA
● 500 V'ta		5 kA
● 690 V'de		5 kA
kısa devre akım oluşturma kapasitesi (Icm)
● 240 V'ta		52,5 kA
● 415 V'de		32 kA
● 440 V'ta		13,6 kA
● 500 V'ta		7,5 kA
● 690 V'de		7,5 kA
kısa devre korumasının tasarımı		DC şebekelerindeki anahtarlama gücü değerleri için, 3VA kalıplı gövdeli devre kesici cihazının kullanım kılavuzuna bakın; bağlantı, son bölümdeki Servis ve Destek başlığı altında bulunabilir.
Ayarlanabilir parametreler
Ürün özelliği / L-kesintisi için / açılıp kapatılabilir		HAYIR
L-trip'in ayarlanabilir tepki değeri ayar akımı (Ir) / I2t karakteristiği ile
● minimum		100 A
● maksimum		100 A
Ayarlanabilir tepki değeri gecikme süresi (tr) / L-tetikleme için / I2t özelliği ile
● minimum		1 saniye
● maksimum		1 saniye
ayarlanabilir tepki değeri ayar akımı (Ii) / I-tetikleme için
● minimum		1 000 A
● maksimum		1 000 A
ayarlanabilir ayar akımı (InN) / N-açma için
● minimum		0 A
● maksimum		0 A
ürün fonksiyonu / topraklama koruması		HAYIR
Mekanik Tasarım
ürün bileşeni
● düşük voltaj bırakma		HAYIR
● voltaj tetikleyicisi		HAYIR
● yolculuk göstergesi		HAYIR
yükseklik [inç]		5,12 inç
yükseklik		130 mm
genişlik [inç]		3 inç
Genişlik		76,2 mm
derinlik [içinde]		2,76 inç
derinlik		70 mm
Bağlantılar
ana akım devresi için elektrik bağlantı elemanlarının düzenlenmesi		Ön terminal
elektrik bağlantı türü / ana akım devresi için		her iki uçta da somun tutucu kiti
Bağlanabilir iletken kesitlerinin türü / düz çubuk terminal bağlantısı için / minimum		12 x 1 mm
Bağlanabilir iletken kesitlerinin türü / düz çubuk terminal bağlantısı için / maksimum		17 x 6,5 mm
Yüzey tasarımı / bağlantıların / anahtarın üst kısmında (N, 1, 3, 5)		Gümüş
Yüzey tasarımı / bağlantıların / anahtarın altındaki tasarım (N, 2, 4, 6)		İnanmak
Yardımcı devre
CO kontak sayısı / yardımcı kontaklar için		0
Aksesuarlar
ürün uzantısı / isteğe bağlı / motor tahriki		HAYIR
Çevresel koşullar
IP koruma sınıfı / ön tarafta		IP40
ortam sıcaklığı
● çalışma sırasında / minimum		-25 °C
● çalışma sırasında / maksimum		70 °C
● depolama sırasında / minimum		-40 °C
● depolama sırasında / maksimum		80 °C
